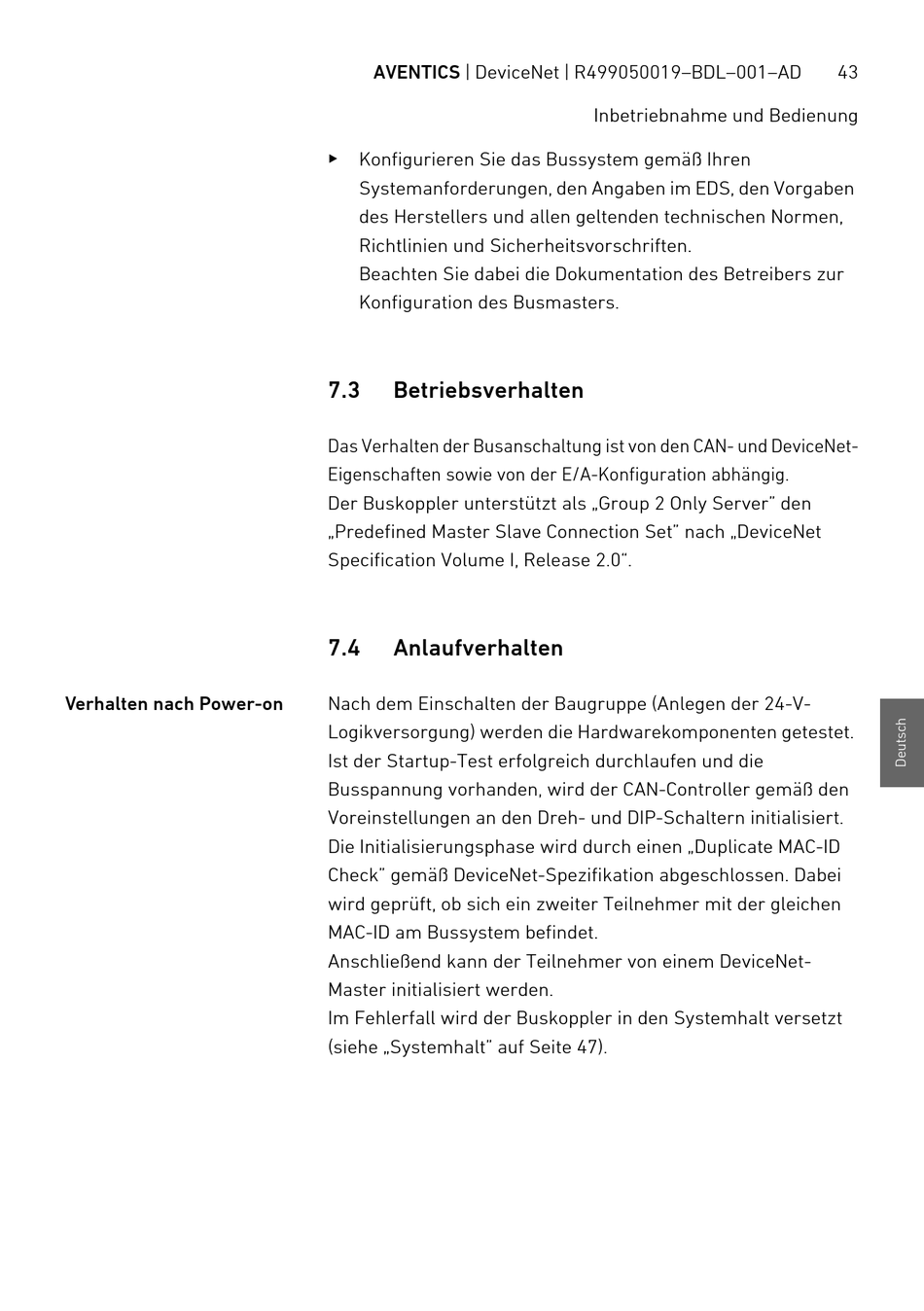

Verhalten nach Power-on
AVENTICS | DeviceNet | R499050019–BDL–001–AD
O
Konfigurieren Sie das Bussystem gemäß Ihren
Systemanforderungen, den Angaben im EDS, den Vorgaben
des Herstellers und allen geltenden technischen Normen,
Richtlinien und Sicherheitsvorschriften.
Beachten Sie dabei die Dokumentation des Betreibers zur
Konfiguration des Busmasters.
7.3

Betriebsverhalten

Das Verhalten der Busanschaltung ist von den CAN- und DeviceNet-
Eigenschaften sowie von der E/A-Konfiguration abhängig.
Der Buskoppler unterstützt als „Group 2 Only Server" den
„Predefined Master Slave Connection Set" nach „DeviceNet
Specification Volume I, Release 2.0".
7.4

Anlaufverhalten

Nach dem Einschalten der Baugruppe (Anlegen der 24-V-
Logikversorgung) werden die Hardwarekomponenten getestet.
Ist der Startup-Test erfolgreich durchlaufen und die
Busspannung vorhanden, wird der CAN-Controller gemäß den
Voreinstellungen an den Dreh- und DIP-Schaltern initialisiert.
Die Initialisierungsphase wird durch einen „Duplicate MAC-ID
Check" gemäß DeviceNet-Spezifikation abgeschlossen. Dabei
wird geprüft, ob sich ein zweiter Teilnehmer mit der gleichen
MAC-ID am Bussystem befindet.
Anschließend kann der Teilnehmer von einem DeviceNet-
Master initialisiert werden.
Im Fehlerfall wird der Buskoppler in den Systemhalt versetzt
(siehe „Systemhalt" auf Seite 47).
Inbetriebnahme und Bedienung
43
