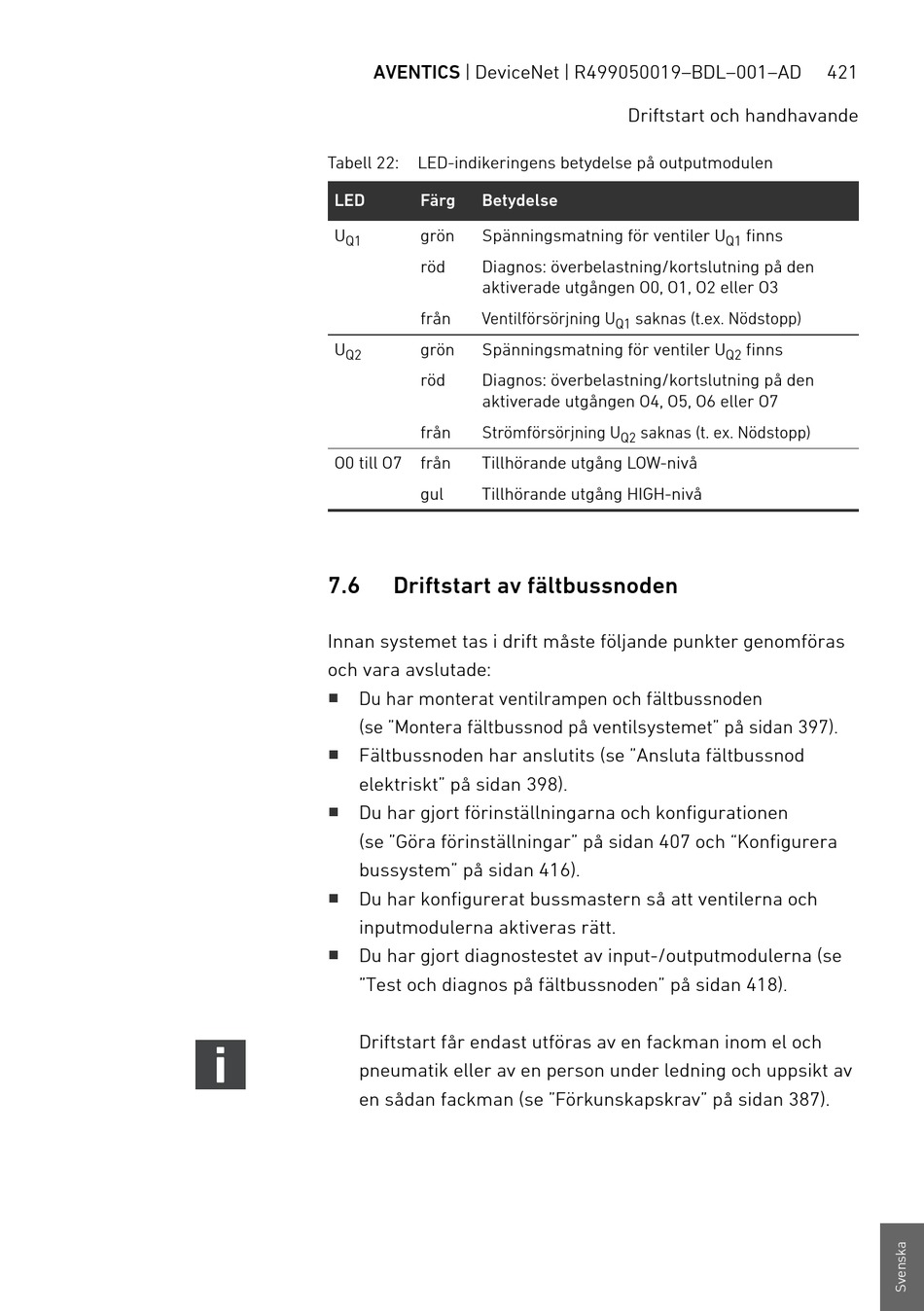

AVENTICS | DeviceNet | R499050019–BDL–001–AD
Tabell 22: LED-indikeringens betydelse på outputmodulen
LED Färg Betydelse
U grön Spänningsmatning för ventiler U
Q1
röd Diagnos: överbelastning/kortslutning på den
aktiverade utgången O0, O1, O2 eller O3
från Ventilförsörjning U
U grön Spänningsmatning för ventiler U
Q2
röd Diagnos: överbelastning/kortslutning på den
aktiverade utgången O4, O5, O6 eller O7
från Strömförsörjning U
O0 till O7 från Tillhörande utgång LOW-nivå
gul Tillhörande utgång HIGH-nivå
7.6 Driftstart av fältbussnoden
Innan systemet tas i drift måste följande punkter genomföras
och vara avslutade:
W
Du har monterat ventilrampen och fältbussnoden
(se "Montera fältbussnod på ventilsystemet" på sidan 397).
W
Fältbussnoden har anslutits (se "Ansluta fältbussnod
elektriskt" på sidan 398).
W
Du har gjort förinställningarna och konfigurationen
(se "Göra förinställningar" på sidan 407 och "Konfigurera
bussystem" på sidan 416).
W
Du har konfigurerat bussmastern så att ventilerna och
inputmodulerna aktiveras rätt.
W
Du har gjort diagnostestet av input-/outputmodulerna (se
"Test och diagnos på fältbussnoden" på sidan 418).
Driftstart får endast utföras av en fackman inom el och
pneumatik eller av en person under ledning och uppsikt av
en sådan fackman (se "Förkunskapskrav" på sidan 387).
Driftstart och handhavande
finns
Q1
saknas (t.ex. Nödstopp)
Q1
finns
Q2
saknas (t. ex. Nödstopp)
Q2
