178 AVENTICS | DeviceNet | R499050019–BDL–001–AD
Montage
Mise à la terre
pour VS HF04
Mise à la terre
pour HF03 LG

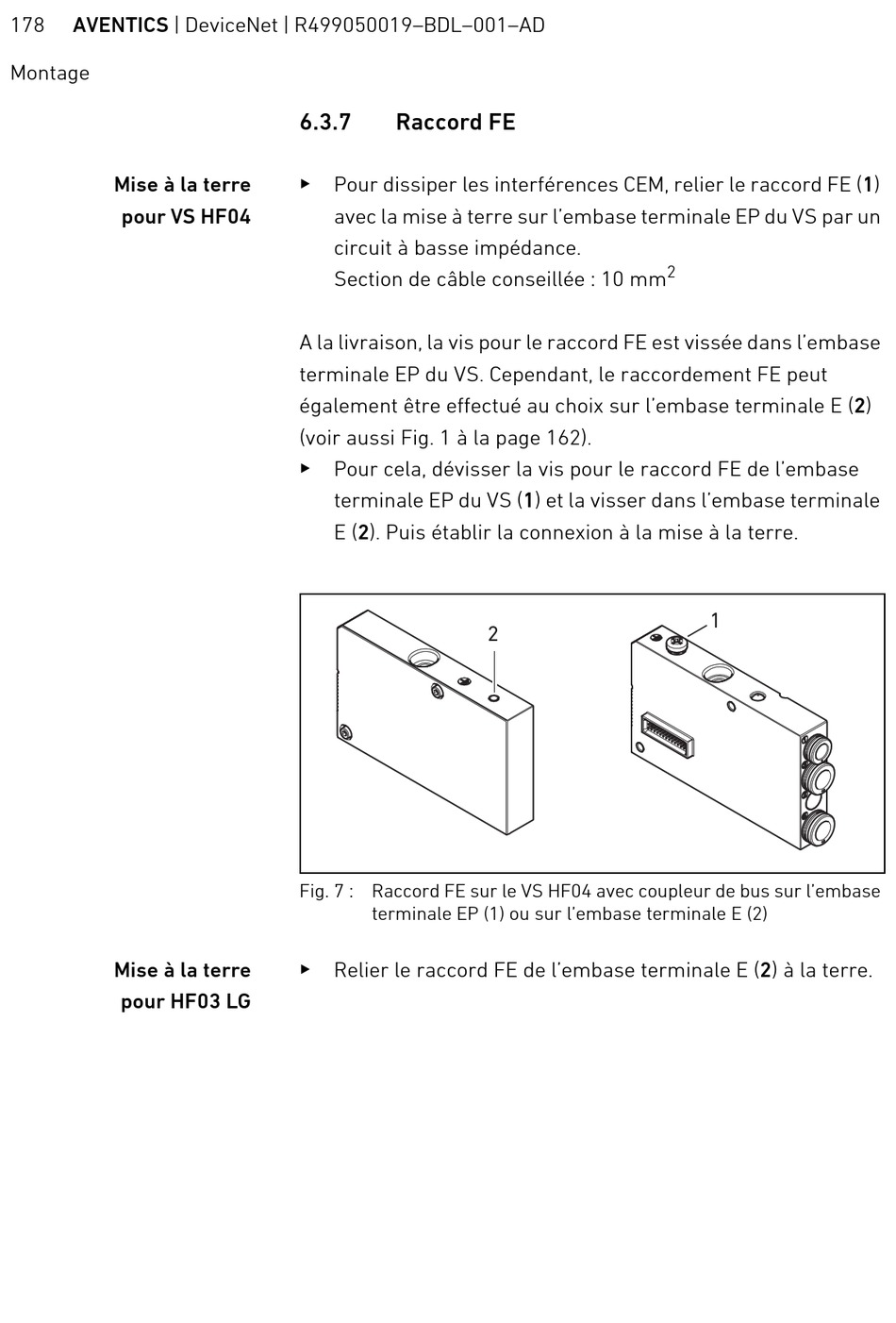

6.3.7

Raccord FE

O
Pour dissiper les interférences CEM, relier le raccord FE (1)
avec la mise à terre sur l'embase terminale EP du VS par un
circuit à basse impédance.
Section de câble conseillée : 10 mm
A la livraison, la vis pour le raccord FE est vissée dans l'embase
terminale EP du VS. Cependant, le raccordement FE peut
également être effectué au choix sur l'embase terminale E (2)
(voir aussi Fig. 1 à la page 162).
O
Pour cela, dévisser la vis pour le raccord FE de l'embase
terminale EP du VS (1) et la visser dans l'embase terminale
E (2). Puis établir la connexion à la mise à la terre.
Fig. 7 : Raccord FE sur le VS HF04 avec coupleur de bus sur l'embase
terminale EP (1) ou sur l'embase terminale E (2)
O
Relier le raccord FE de l'embase terminale E (2) à la terre.
2
2
1
