AVENTICS | DeviceNet | R499050019–BDL–001–AD

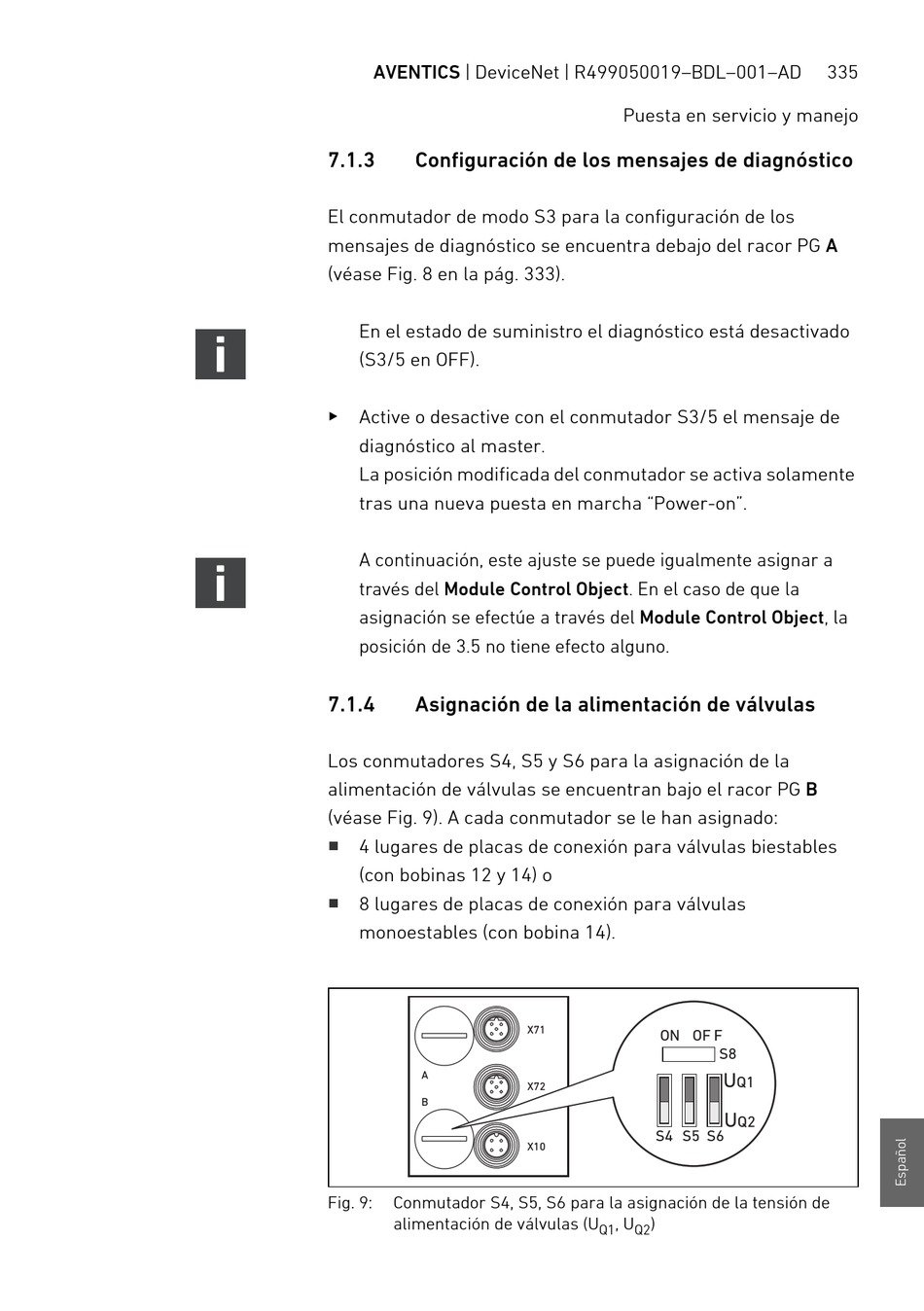

7.1.3 Configuración de los mensajes de diagnóstico
El conmutador de modo S3 para la configuración de los
mensajes de diagnóstico se encuentra debajo del racor PG A
(véase Fig. 8 en la pág. 333).
En el estado de suministro el diagnóstico está desactivado
(S3/5 en OFF).
O
Active o desactive con el conmutador S3/5 el mensaje de
diagnóstico al master.
La posición modificada del conmutador se activa solamente
tras una nueva puesta en marcha "Power-on".
A continuación, este ajuste se puede igualmente asignar a
través del Module Control Object. En el caso de que la
asignación se efectúe a través del Module Control Object, la
posición de 3.5 no tiene efecto alguno.
7.1.4 Asignación de la alimentación de válvulas
Los conmutadores S4, S5 y S6 para la asignación de la
alimentación de válvulas se encuentran bajo el racor PG B
(véase Fig. 9). A cada conmutador se le han asignado:
W
4 lugares de placas de conexión para válvulas biestables
(con bobinas 12 y 14) o
W
8 lugares de placas de conexión para válvulas
monoestables (con bobina 14).
A
B
Fig. 9: Conmutador S4, S5, S6 para la asignación de la tensión de
alimentación de válvulas (U
Puesta en servicio y manejo
X71
ON OF F
X72
S4 S5 S6
X10
, U )
Q1 Q2
335
S8
U
Q1
U
Q2
