342 AVENTICS | DeviceNet | R499050019–BDL–001–AD
Puesta en servicio y manejo
Tabla 19: Posibilidades de configuración para el conmutador S8
Posición del
conmutador
S8
OFF
ON
7.1.5
Para minimizar las reflexiones de conductores y garantizar un
nivel de reposo definido en la línea de transferencia del
acoplador de bus, se debe colocar un cierre de bus en ambos
extremos de la línea de transferencia.
En el acoplador de bus el cierre de bus está integrado en el
aparato y se puede definir a través del conmutador S8
(véase Fig. 10).

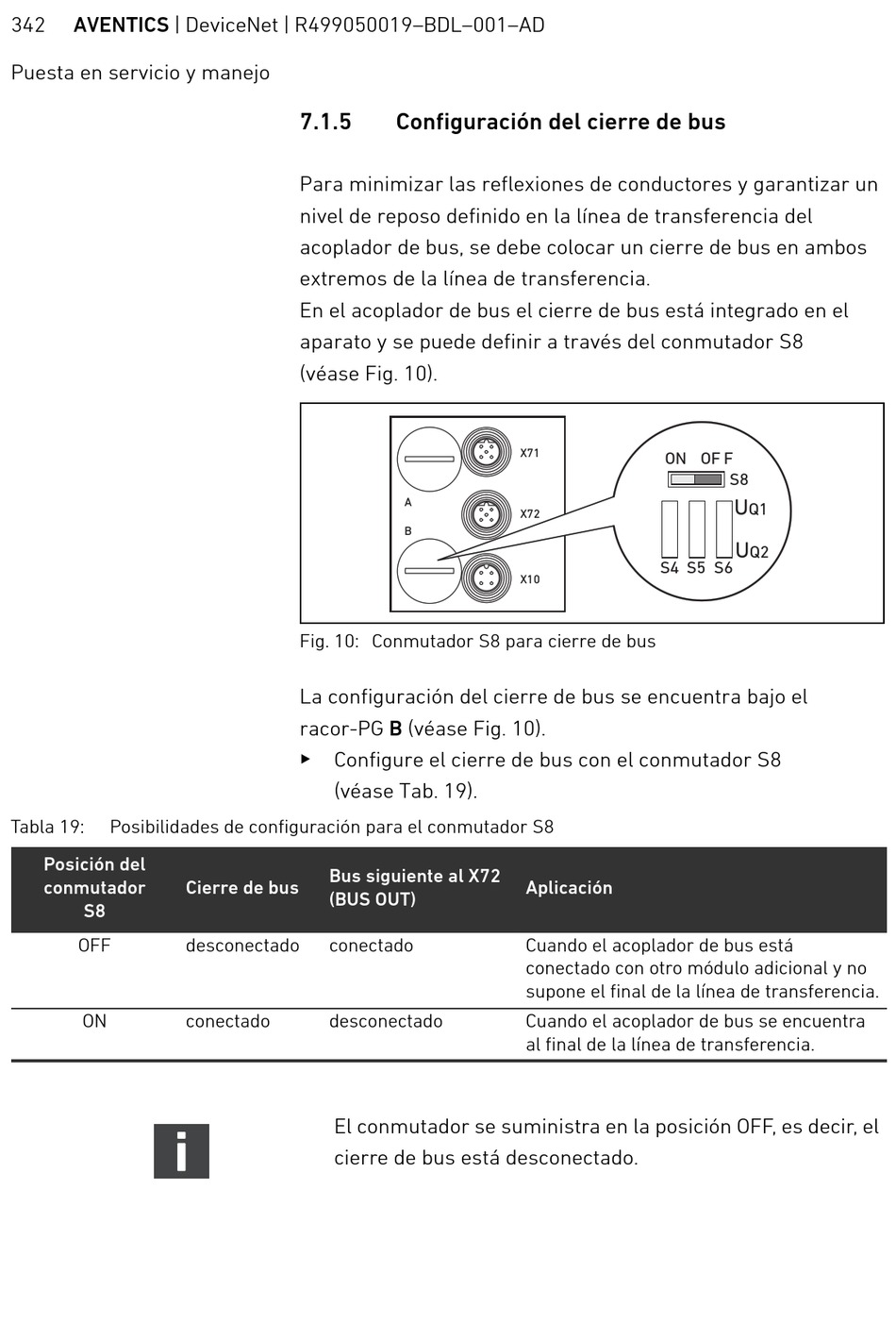

Fig. 10: Conmutador S8 para cierre de bus
La configuración del cierre de bus se encuentra bajo el
racor-PG B (véase Fig. 10).
O
Configure el cierre de bus con el conmutador S8
(véase Tab. 19).
Bus siguiente al X72
Cierre de bus
(BUS OUT)
desconectado conectado
conectado desconectado
El conmutador se suministra en la posición OFF, es decir, el
cierre de bus está desconectado.
Configuración del cierre de bus
X71
A
X72
B
X10
Aplicación
Cuando el acoplador de bus está
conectado con otro módulo adicional y no
supone el final de la línea de transferencia.
Cuando el acoplador de bus se encuentra
al final de la línea de transferencia.
ON OF F
S8
U
Q1
U
Q2
S4 S5 S6
