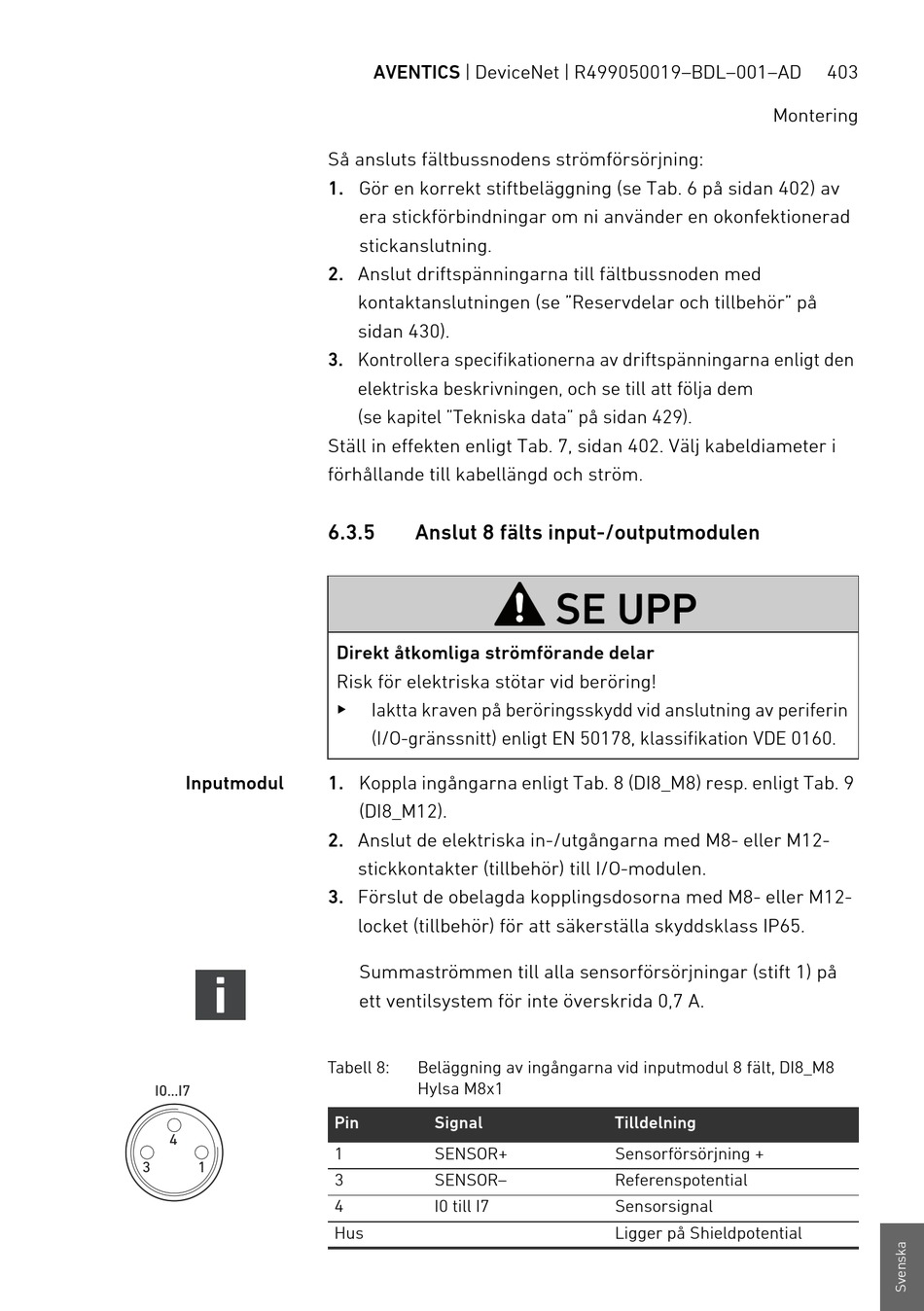

Anslut 8 Fälts Input-/Outputmodulen - Aventics CMS, B-Design Betriebsanleitung

Inputmodul
I0...I7
4
3 1
AVENTICS | DeviceNet | R499050019–BDL–001–AD
Så ansluts fältbussnodens strömförsörjning:
1. Gör en korrekt stiftbeläggning (se Tab. 6 på sidan 402) av
era stickförbindningar om ni använder en okonfektionerad
stickanslutning.
2. Anslut driftspänningarna till fältbussnoden med
kontaktanslutningen (se "Reservdelar och tillbehör" på
sidan 430).
3. Kontrollera specifikationerna av driftspänningarna enligt den
elektriska beskrivningen, och se till att följa dem
(se kapitel "Tekniska data" på sidan 429).
Ställ in effekten enligt Tab. 7, sidan 402. Välj kabeldiameter i
förhållande till kabellängd och ström.
6.3.5 Anslut 8 fälts input-/outputmodulen
Direkt åtkomliga strömförande delar
Risk för elektriska stötar vid beröring!
O
Iaktta kraven på beröringsskydd vid anslutning av periferin
(I/O-gränssnitt) enligt EN 50178, klassifikation VDE 0160.
1. Koppla ingångarna enligt Tab. 8 (DI8_M8) resp. enligt Tab. 9
(DI8_M12).
2. Anslut de elektriska in-/utgångarna med M8- eller M12-
stickkontakter (tillbehör) till I/O-modulen.
3. Förslut de obelagda kopplingsdosorna med M8- eller M12-
locket (tillbehör) för att säkerställa skyddsklass IP65.
Summaströmmen till alla sensorförsörjningar (stift 1) på
ett ventilsystem för inte överskrida 0,7 A.
Tabell 8: Beläggning av ingångarna vid inputmodul 8 fält, DI8_M8
Hylsa M8x1
Pin Signal
1 SENSOR+
3 SENSOR–
4 I0 till I7
Hus
SE UPP
Tilldelning
Sensorförsörjning +
Referenspotential
Sensorsignal
Ligger på Shieldpotential
403
Montering
