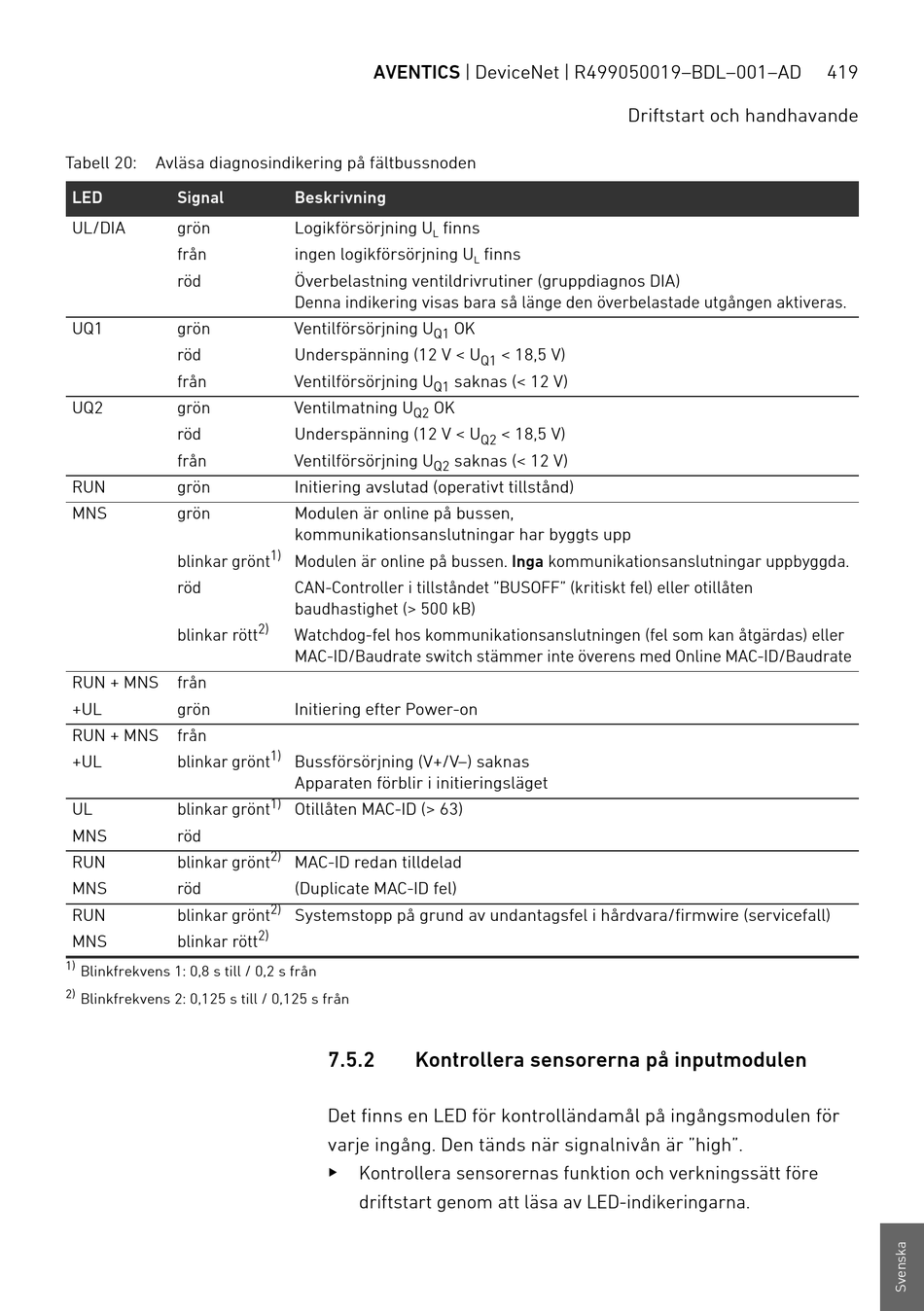

Tabell 20: Avläsa diagnosindikering på fältbussnoden
LED Signal
UL/DIA grön
från
röd
UQ1 grön
röd
från
UQ2 grön
röd
från
RUN grön
MNS grön
blinkar grönt
röd
blinkar rött
RUN + MNS från
+UL grön
RUN + MNS från
+UL blinkar grönt
UL blinkar grönt
MNS röd
RUN blinkar grönt
MNS röd
RUN blinkar grönt
MNS blinkar rött
1)
Blinkfrekvens 1: 0,8 s till / 0,2 s från
2)
Blinkfrekvens 2: 0,125 s till / 0,125 s från
AVENTICS | DeviceNet | R499050019–BDL–001–AD
Beskrivning
Logikförsörjning U
ingen logikförsörjning U
Överbelastning ventildrivrutiner (gruppdiagnos DIA)
Denna indikering visas bara så länge den överbelastade utgången aktiveras.
Ventilförsörjning U
Underspänning (12 V < U
Ventilförsörjning U
Ventilmatning U
Q2
Underspänning (12 V < U
Ventilförsörjning U
Initiering avslutad (operativt tillstånd)
Modulen är online på bussen,
kommunikationsanslutningar har byggts upp
1)
Modulen är online på bussen. Inga kommunikationsanslutningar uppbyggda.
CAN-Controller i tillståndet "BUSOFF" (kritiskt fel) eller otillåten
baudhastighet (> 500 kB)
2)
Watchdog-fel hos kommunikationsanslutningen (fel som kan åtgärdas) eller
MAC-ID/Baudrate switch stämmer inte överens med Online MAC-ID/Baudrate
Initiering efter Power-on
1)
Bussförsörjning (V+/V–) saknas
Apparaten förblir i initieringsläget
1)
Otillåten MAC-ID (> 63)
2)
MAC-ID redan tilldelad
(Duplicate MAC-ID fel)
2)
Systemstopp på grund av undantagsfel i hårdvara/firmwire (servicefall)
2)
7.5.2 Kontrollera sensorerna på inputmodulen
Det finns en LED för kontrolländamål på ingångsmodulen för
varje ingång. Den tänds när signalnivån är "high".
O
Kontrollera sensorernas funktion och verkningssätt före
driftstart genom att läsa av LED-indikeringarna.
finns
L
finns
L
OK
Q1
< 18,5 V)
Q1
saknas (< 12 V)
Q1
OK
< 18,5 V)
Q2
saknas (< 12 V)
Q2
Driftstart och handhavande
