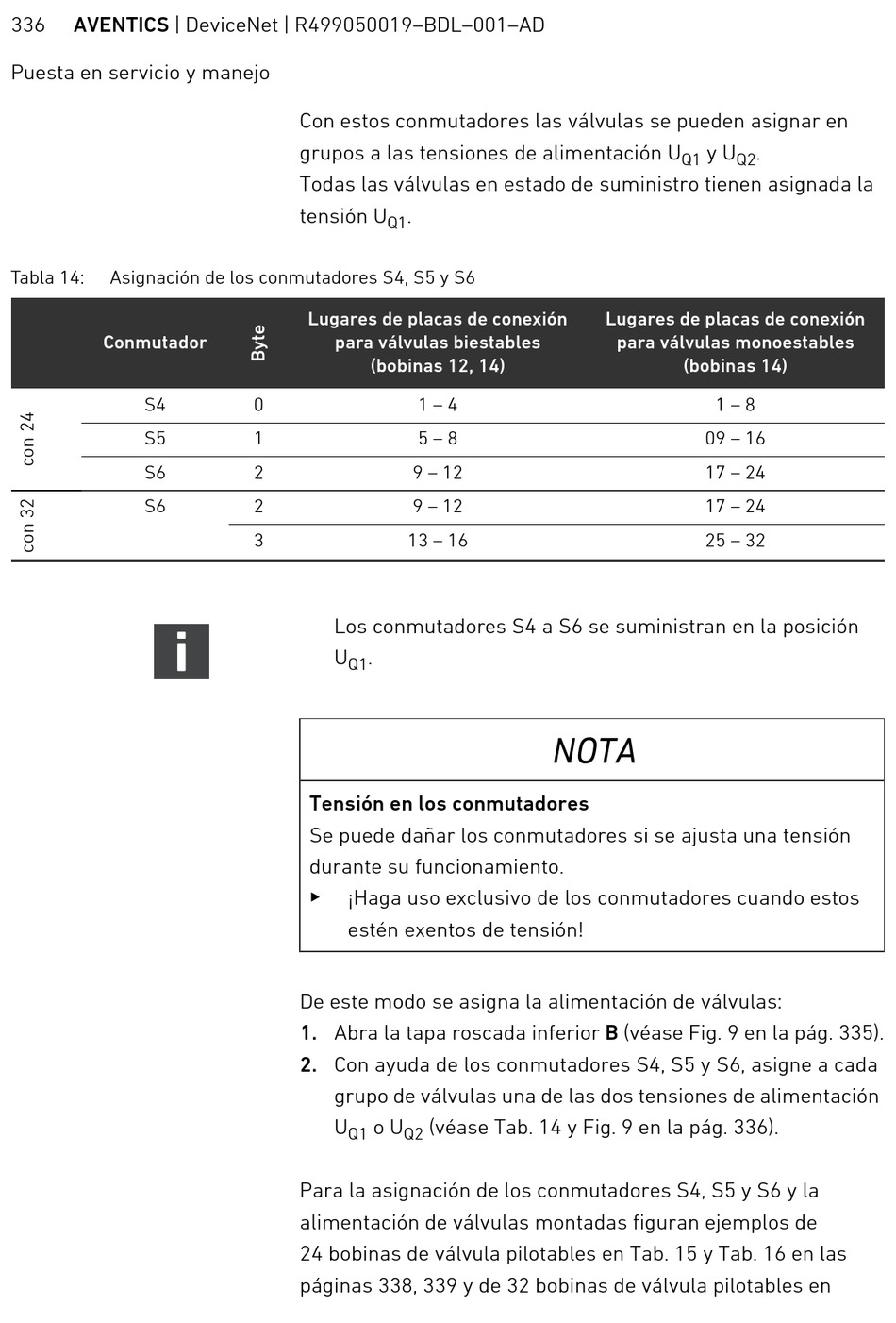

336 AVENTICS | DeviceNet | R499050019–BDL–001–AD
Puesta en servicio y manejo
Tabla 14: Asignación de los conmutadores S4, S5 y S6
Conmutador
S4
S5
S6
S6
Con estos conmutadores las válvulas se pueden asignar en
grupos a las tensiones de alimentación U
Todas las válvulas en estado de suministro tienen asignada la
tensión U .
Q1
Lugares de placas de conexión
para válvulas biestables
(bobinas 12, 14)
0 1 – 4
1 5 – 8
2 9 – 12
2 9 – 12
3 13 – 16
Los conmutadores S4 a S6 se suministran en la posición
U .
Q1
Tensión en los conmutadores
Se puede dañar los conmutadores si se ajusta una tensión
durante su funcionamiento.
O
¡Haga uso exclusivo de los conmutadores cuando estos
estén exentos de tensión!
De este modo se asigna la alimentación de válvulas:
1. Abra la tapa roscada inferior B (véase Fig. 9 en la pág. 335).
2. Con ayuda de los conmutadores S4, S5 y S6, asigne a cada
grupo de válvulas una de las dos tensiones de alimentación
U o U
Q1 Q2
Para la asignación de los conmutadores S4, S5 y S6 y la
alimentación de válvulas montadas figuran ejemplos de
24 bobinas de válvula pilotables en Tab. 15 y Tab. 16 en las
páginas 338, 339 y de 32 bobinas de válvula pilotables en
NOTA
(véase Tab. 14 y Fig. 9 en la pág. 336).
y U .
Q1 Q2
Lugares de placas de conexión
para válvulas monoestables
(bobinas 14)
1 – 8
09 – 16
17 – 24
17 – 24
25 – 32
