Bis zu 500 Controller mit je 800 Leuchten
(bei sortenreiner CGLine+ Installation)
Integrierte E-Mail-Funktion
VisionGuard Software
Konfiguration und komplette
Visualisierung von 500 x 800 Leuchten

4. INSTALLATION

4.1 Montage
Halten Sie die für das Errichten und Betreiben von elektri schen Betriebsmitteln geltenden Sicherheitsvorschriften und das
Gerätesicherheitsgesetz, sowie die allgemein anerkannten Regeln der Technik ein.
Bei der Montage ist auf unzulässige Temperaturen am Ein bauort während des Betriebes zu achten. Die zulässige Umgebungstemperatur
darf +35°C nicht überschreiten.

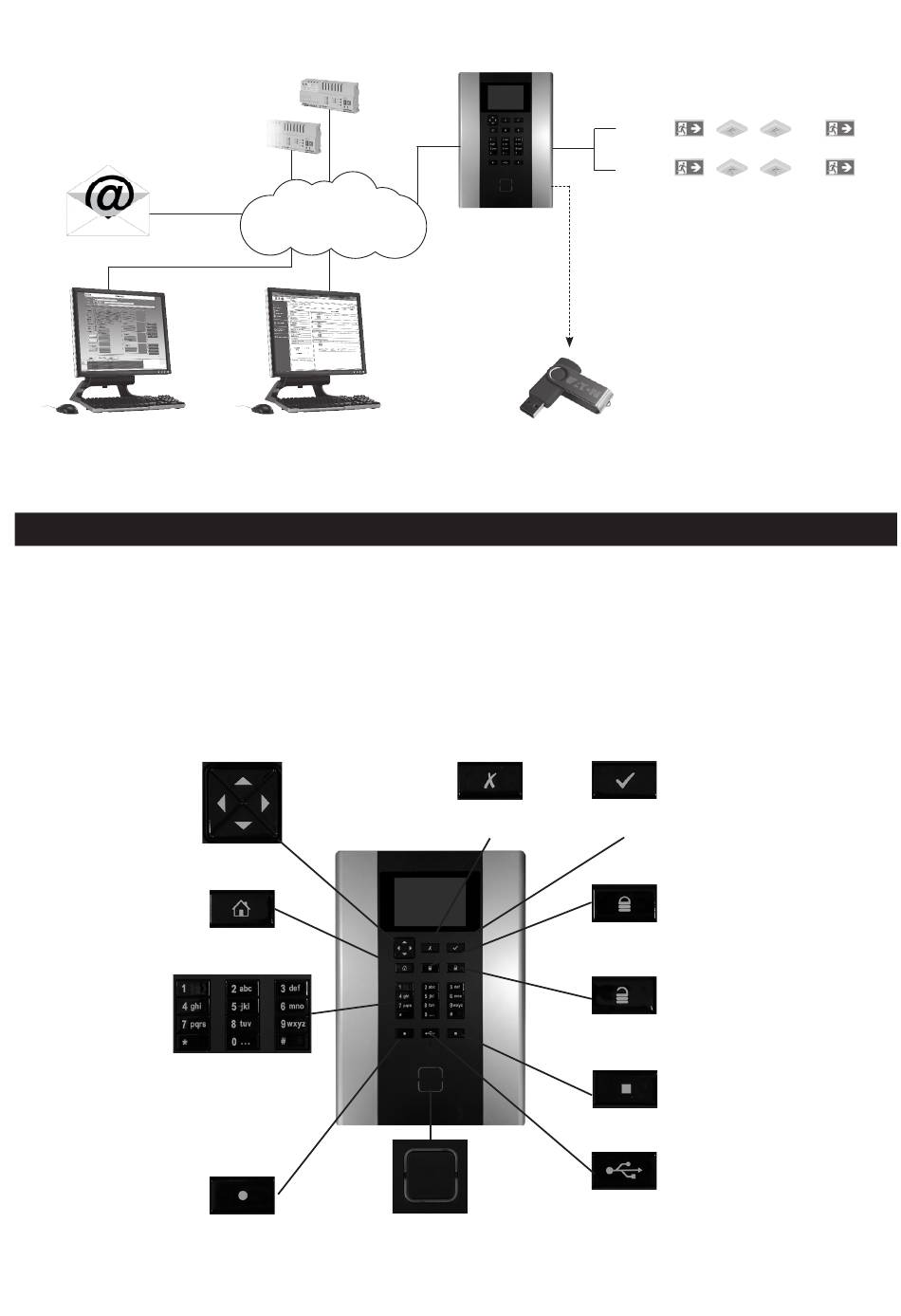

4.2 LED Anzeige und Tastatur

Links / Zurück
(0: Sonderzeichen
#: Groß- / Kleinbuchstaben)
Anzeige ein- oder
CGLine+ Web Compact Controller: Mit integriertem Datenspeicher für die
IP-Verbindung
Alternative:
PC im Netzwerk
Zugriff über die integrierte Web-
Schnittstelle
Hoch
Rechts / Bestätigen
Runter
Startbildschirm
Tastatur
ausschalten
CGLine+ Web Compact Controller
Speicherung der Konfiguration und das Prüfbuch
USB-Stick: Zur komfortablen
Auswertung des Prüfbuchs am PC
Speichermöglichkeit der Konfiguration und
dem Prüfbuch über USB-Stick
Abbrechen / Zurück
Grün : OK
Blinken : Test
Rot : Fehlermeldung
ZNO2055400 C 05/2021
Strang 1
Strang 2
Visualisierung von bis zu 160 Leuchten
(2 Stränge mit je max. 80 Leuchten)
Bestätigen / Auswählen
Abmelden & Bildschirm
ausschalten
Abmelden & Aktivierung
vom Bildschirm im
Speichermodus
Keine Funktionalität
USB aktivieren
(3 sek. gedrückt halten)
www.eaton.com
80
