mit einem grünen Haken belegt. Das Muster kann nur dann korrekt erkannt werden, wenn alle schwarzen Quadrate
erkannt werden. Nachdem das Muster vollständig erkannt wurde, wird der Kalibrierfehler automatisch berechnet
und das Ergebnis auf dem Bildschirm angegeben.
Werden einige der Quadrate nicht oder nur für kurze Zeit erkannt, so kann dies an schlechten Lichtverhältnissen
oder einem beschädigten Kalibriermuster liegen.
Bemerkung: Um einen aussagekräftigen Kalibrierfehler berechnen zu können, muss das Muster so nah wie
möglich an die Kameras gehalten werden. Bedeckt das Muster lediglich einen kleinen Bereich der Kamerabil-
der, ist der Kalibrierfehler grundsätzlich geringer als wenn das Muster das gesamte Bild ausfüllt.
Der typische Kalibrierfehler beläuft sich auf unter 0,2 Pixel. Liegt der Fehler in diesem Bereich, kann der Kali-
briervorgang übersprungen werden. Ist der errechnete Kalibrierfehler jedoch größer, sollte eine Neukalibrierung
vorgenommen werden, um sicherzustellen, dass der Sensor volle Leistung erbringt. Mit Klick auf Weiter gelangt
der Benutzer zum nächsten Schritt.
Warnung: Große Kalibrierfehler können durch falsch kalibrierte Kameras, ein unpräzises Kalibriermuster
oder eine falsch eingetragene Musterbreite oder Musterhöhe verursacht werden. Der Benutzer muss sich daher
vergewissern, dass das Muster präzise und die erfassten Breiten- und Höhendaten korrekt sind. Anderenfalls
6.6. Kamerakalibrierung

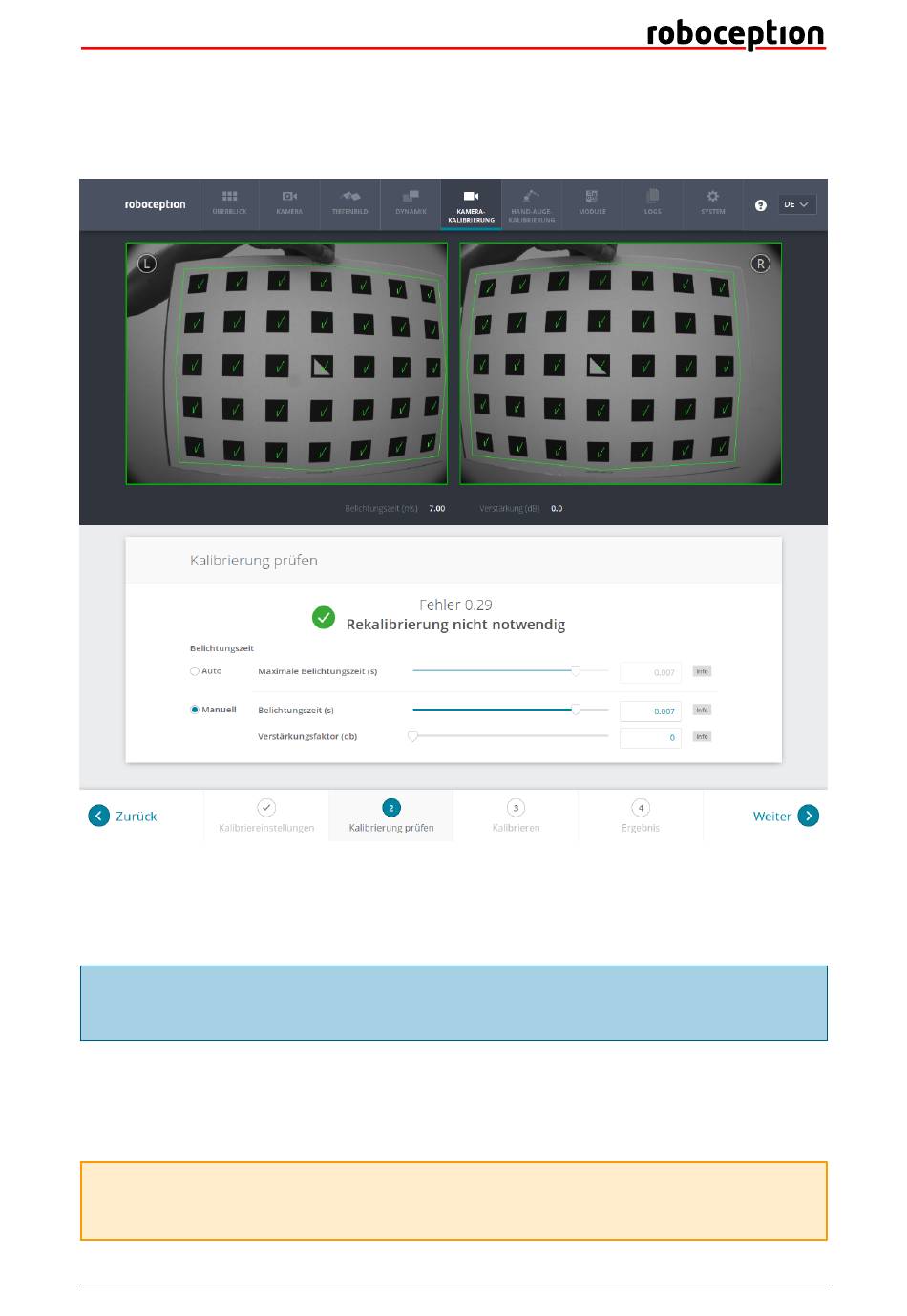

Abb. 6.10: Überprüfung der Kalibrierung
