10 Zubehör

10.1 Anschlussset

Roboception bietet ein optional erhältliches Anschlussset an, um Kunden bei der Einrichtung des rc_visard zu
unterstützen. Bei dauerhafter Installation muss der Kunde ein geeignetes Netzteil bereitstellen. Das Anschlussset
besteht aus folgenden Elementen:
• Netzwerkkabel mit gerader M12-Buchse und geradem RJ45-Stecker, Länge: 2 m, 5 m oder 10 m
• Netzteilkabel mit gerader M12-Buchse und DC-Stecker, Länge: 30 cm
• 24 V, 30 W Steckernetzteil, oder 24 V, 60 W Tischnetzteil
Für den Anschluss des rc_visard an ein Wohn- oder Bürogebäudenetz sind Netzteile erforderlich, die den Emis-
sionsstandards nach EN 55011 Klasse B entsprechen. Das im Anschlussset enthaltene Netzteil E2CFS (30 W,
24 V) der EGSTON System Electronics Eggenburg GmbH (http://www.egston.com) ist entsprechend zertifiziert.
Es erfüllt jedoch nicht die Anforderungen in Bezug auf Störaussendungen in Industriebereichen (EN 61000-6-2).

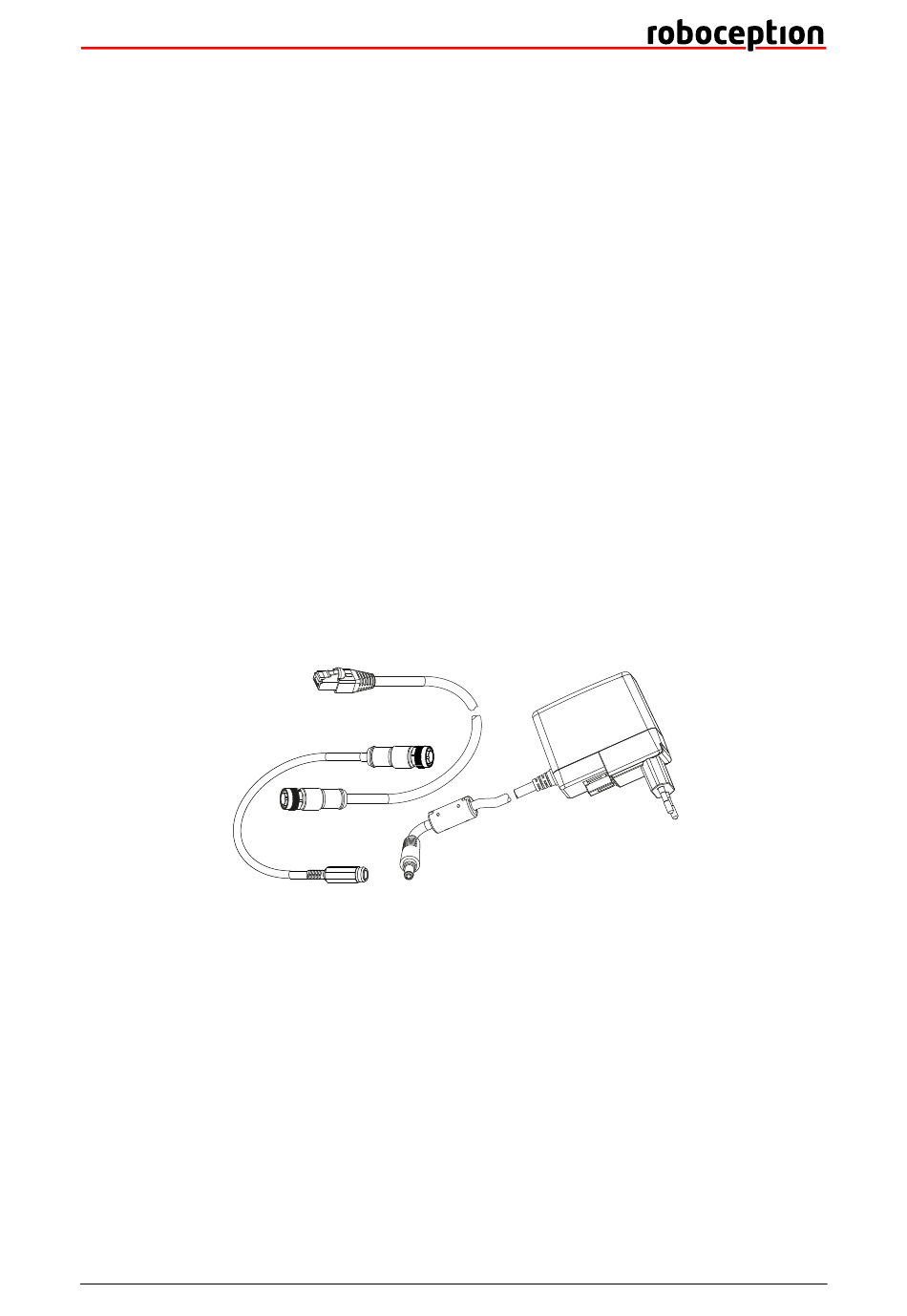

Abb. 10.1: Bestandteile des optional erhältlichen Anschlusssets

10.2 Verkabelung

Kabel sind standardmäßig nicht im Lieferumfang des rc_visard enthalten. Es ist Aufgabe des Kunden, geeignete
Kabel zu erwerben. In den folgenden Abschnitten wird ein Überblick über die von Roboception empfohlenen
Artikel gegeben.

10.2.1 Ethernet-Anschluss

Der rc_visard besitzt eine achtpolige M12-Buchse mit A-Kodierung für den Ethernet-Anschluss. Verschiedene
Kabellösungen können direkt von Drittanbietern bezogen werden.
CAT5-Kabel (1 Gbps) für die M12/RJ45-Verbindung
M12 zu RJ45 Kabel
DC zu
M12 Adapter
Netzteil
24V 1,25A
223
