56 AVENTICS | PROFIBUS DP | R499050016–BDL–001–AE
Inbetriebnahme und Bedienung
7.3.2 Sensoren am Input-Modul überprüfen
Für Kontrollzwecke steht auf dem Eingangsmodul für jeden
Eingang eine LED zur Verfügung. Sie leuchtet auf, wenn der
Signalpegel „high" ist.
O
Überprüfen Sie vor der Inbetriebnahme die
Funktionsfähigkeit und Wirkungsweise der Sensoren durch
Ablesen der LEDs.

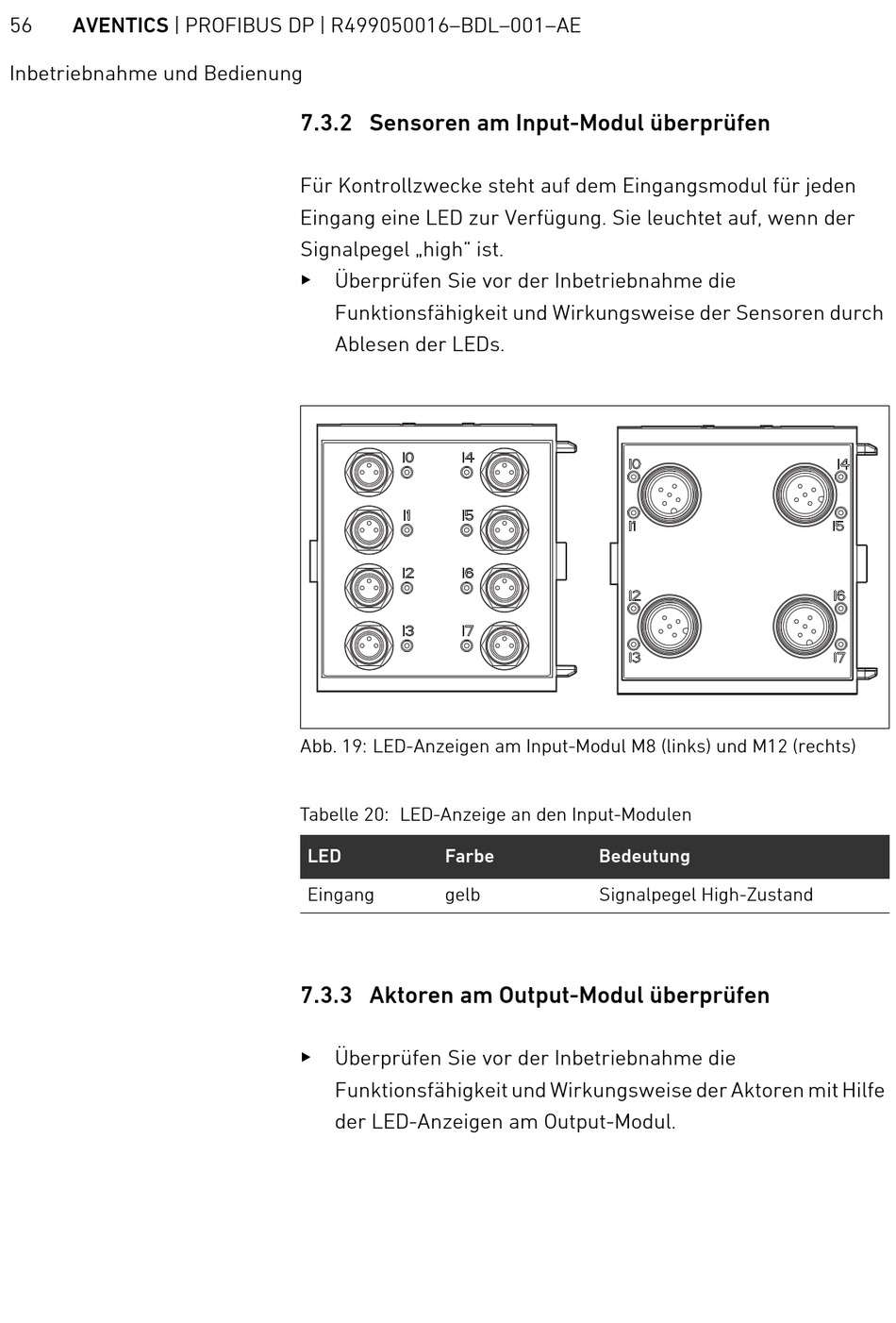

Abb. 19: LED-Anzeigen am Input-Modul M8 (links) und M12 (rechts)
Tabelle 20: LED-Anzeige an den Input-Modulen
LED Farbe
Eingang gelb
7.3.3 Aktoren am Output-Modul überprüfen
O
Überprüfen Sie vor der Inbetriebnahme die
Funktionsfähigkeit und Wirkungsweise der Aktoren mit Hilfe
der LED-Anzeigen am Output-Modul.
Bedeutung
Signalpegel High-Zustand
