Montage

6.1

Buskoppler am Ventilsystem montieren

Sie erhalten Ihr individuell konfiguriertes Ventilsystem komplett
verschraubt mit allen Komponenten:
W
Ventilträger
W
Buskoppler
Die Montage des gesamten Ventilsystems ist in der
beiliegenden Betriebsanleitung für das VS ausführlich
beschrieben. Die Einbaulage des montierten VS ist beliebig. Die
Abmessungen des kompletten VS variieren je nach
Modulbestückung (siehe Abb. 3).
6.1.1

Abmessungen

33 9

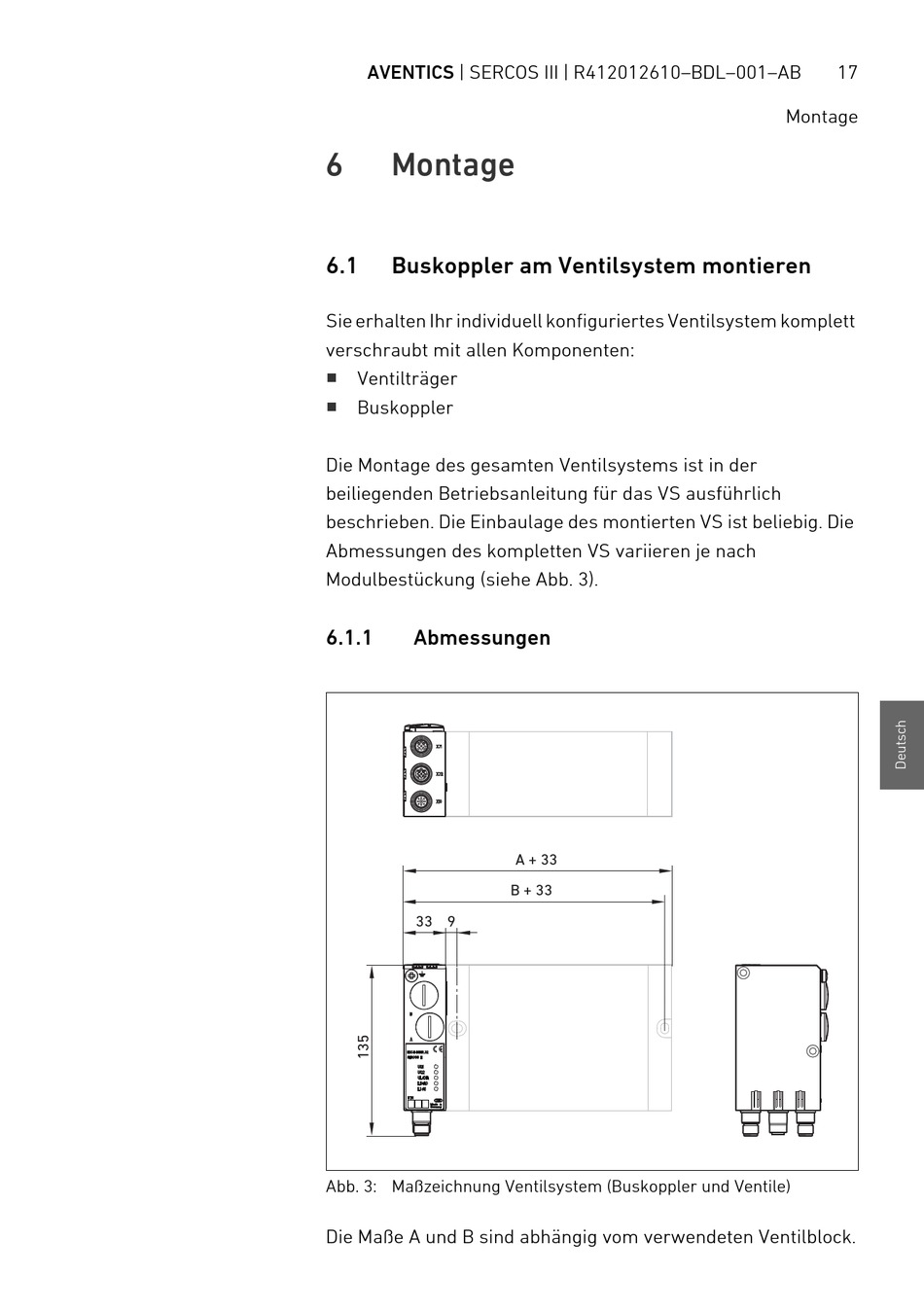

Abb. 3: Maßzeichnung Ventilsystem (Buskoppler und Ventile)
Die Maße A und B sind abhängig vom verwendeten Ventilblock.
A + 33
B + 33
17
