188 AVENTICS | AS-i | R499050017–BDL–001–AE
Montaje
Acoplador de bus
6.1.4

Dimensiones de AS-i 4DO

30,3
21

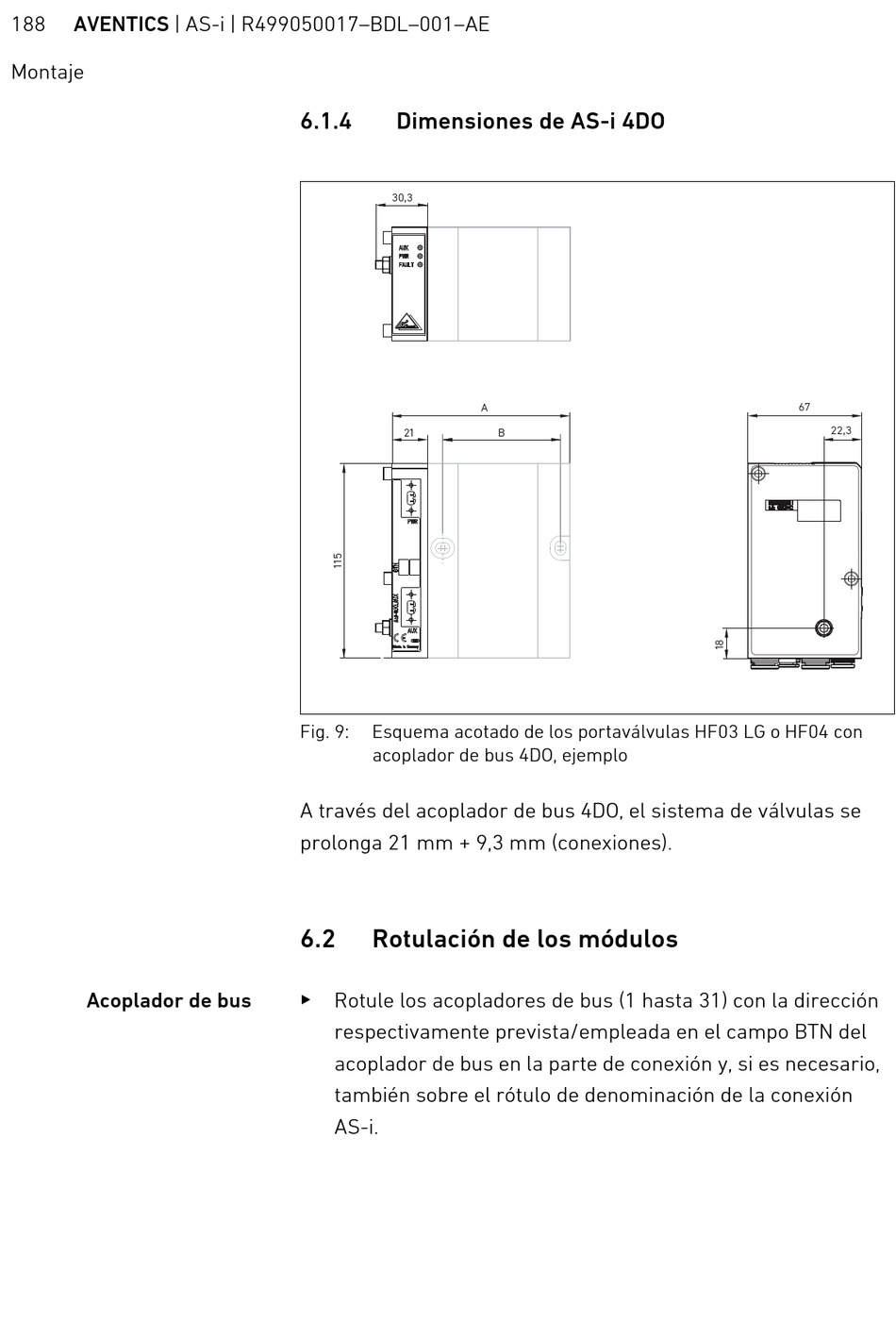

Fig. 9: Esquema acotado de los portaválvulas HF03 LG o HF04 con
acoplador de bus 4DO, ejemplo
A través del acoplador de bus 4DO, el sistema de válvulas se
prolonga 21 mm + 9,3 mm (conexiones).
6.2 Rotulación de los módulos
Rotule los acopladores de bus (1 hasta 31) con la dirección
O
respectivamente prevista/empleada en el campo BTN del
acoplador de bus en la parte de conexión y, si es necesario,
también sobre el rótulo de denominación de la conexión
AS-i.
A
B
67
22,3
