AES-
D-BC-
CAN
UA P
B

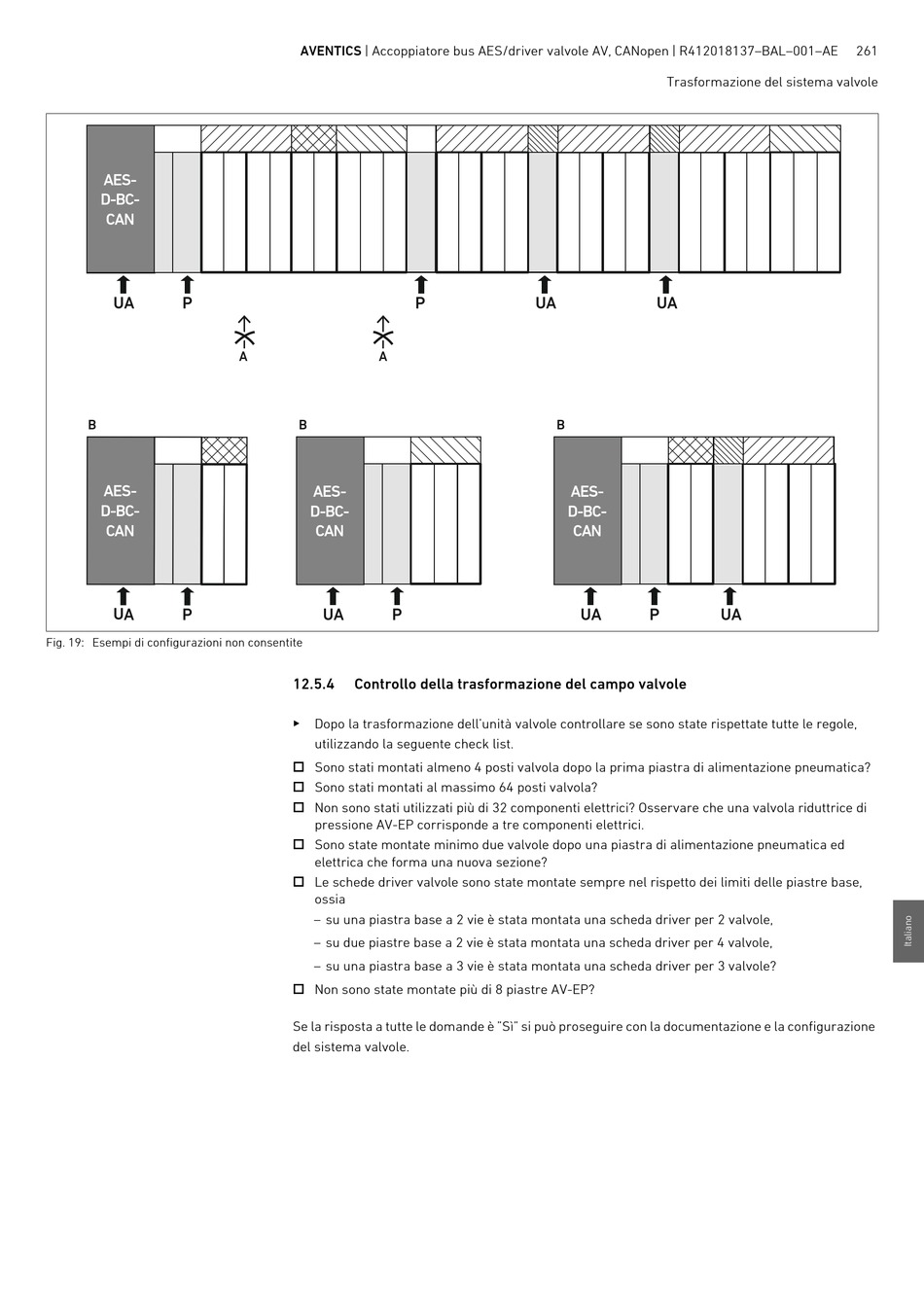

Fig. 19: Esempi di configurazioni non consentite
AVENTICS | Accoppiatore bus AES/driver valvole AV, CANopen | R412018137–BAL–001–AE
A A
B
AES-
D-BC-
CAN
UA P
12.5.4

Controllo della trasformazione del campo valvole

Dopo la trasformazione dell'unità valvole controllare se sono state rispettate tutte le regole,
utilizzando la seguente check list.
 Sono stati montati almeno 4 posti valvola dopo la prima piastra di alimentazione pneumatica?
 Sono stati montati al massimo 64 posti valvola?
 Non sono stati utilizzati più di 32 componenti elettrici? Osservare che una valvola riduttrice di
pressione AV-EP corrisponde a tre componenti elettrici.
 Sono state montate minimo due valvole dopo una piastra di alimentazione pneumatica ed
elettrica che forma una nuova sezione?
 Le schede driver valvole sono state montate sempre nel rispetto dei limiti delle piastre base,
ossia
– su una piastra base a 2 vie è stata montata una scheda driver per 2 valvole,
– su due piastre base a 2 vie è stata montata una scheda driver per 4 valvole,
– su una piastra base a 3 vie è stata montata una scheda driver per 3 valvole?
 Non sono state montate più di 8 piastre AV-EP?
Se la risposta a tutte le domande è "Sì" si può proseguire con la documentazione e la configurazione
del sistema valvole.
P UA
B
AES-
D-BC-
CAN
UA
Trasformazione del sistema valvole
UA
P UA
261
