7.3.2 Controllo dei sensori del modulo Input

Il modulo Input dispone a scopo di controllo di un LED per ogni
ingresso, che lampeggia se il livello del segnale è alto.
O
Prima della messa in funzione controllare il funzionamento
e l'efficacia dei sensori servendosi dei LED.

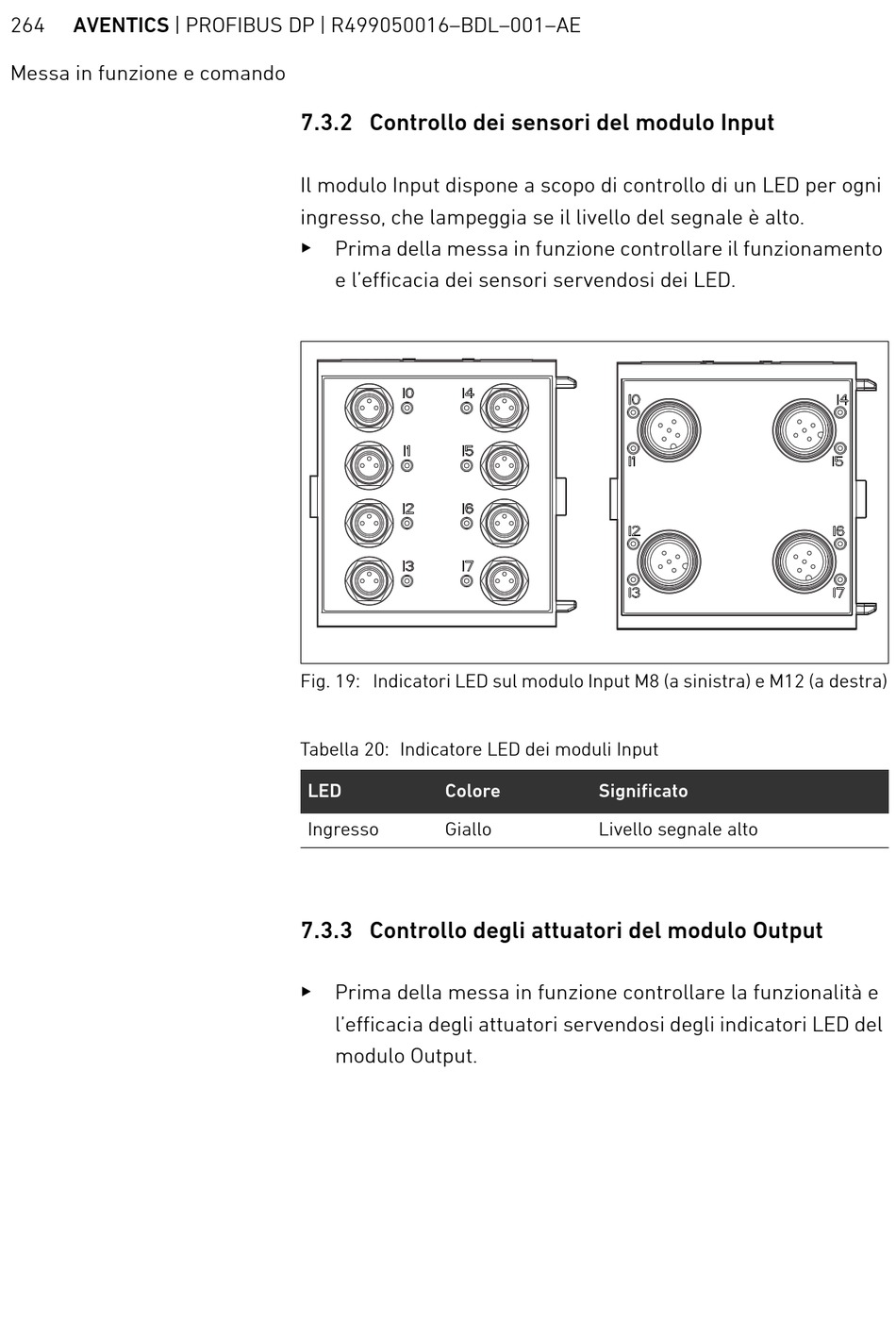

Fig. 19: Indicatori LED sul modulo Input M8 (a sinistra) e M12 (a destra)
Tabella 20: Indicatore LED dei moduli Input
LED Colore
Ingresso Giallo

7.3.3 Controllo degli attuatori del modulo Output

O
Prima della messa in funzione controllare la funzionalità e
l'efficacia degli attuatori servendosi degli indicatori LED del
modulo Output.
Significato
Livello segnale alto
