Modulo di ingresso
I0...I7
4
3 1
1 2
5
4 3
Modulo di uscita
AVENTICS | EtherNet/IP™ | R412012728–BDL–001–AC
6.3.4

Collegamento dei moduli di ingresso/di uscita a 8 ingressi/uscite

Componenti alimentatori di corrente liberamente accessibili
Pericolo di scarica di corrente in caso di contatto!
Durante il collegamento delle parti periferiche (interfaccia I/O) rispettare
i requisiti della protezione da contatto secondo EN 50178, classificazione
VDE 0160.
1. Cablare gli ingressi in base alla tab. 9(DI8_M8) o alla tab. 10(DI8_M12).
2. Collegare gli ingressi/le uscite elettrici ai moduli I/O con connettori M8 o M12
(accessori).
3. Chiudere le prese dell'apparecchiatura non occupate con il tappo di protezione M8
o M12 (accessorio), per poter garantire il tipo di protezione IP65.
La corrente cumulativa di tutte le alimentazioni dei sensori (pin 1) di un sistema
valvole non deve ammontare a più di 0,7 A.

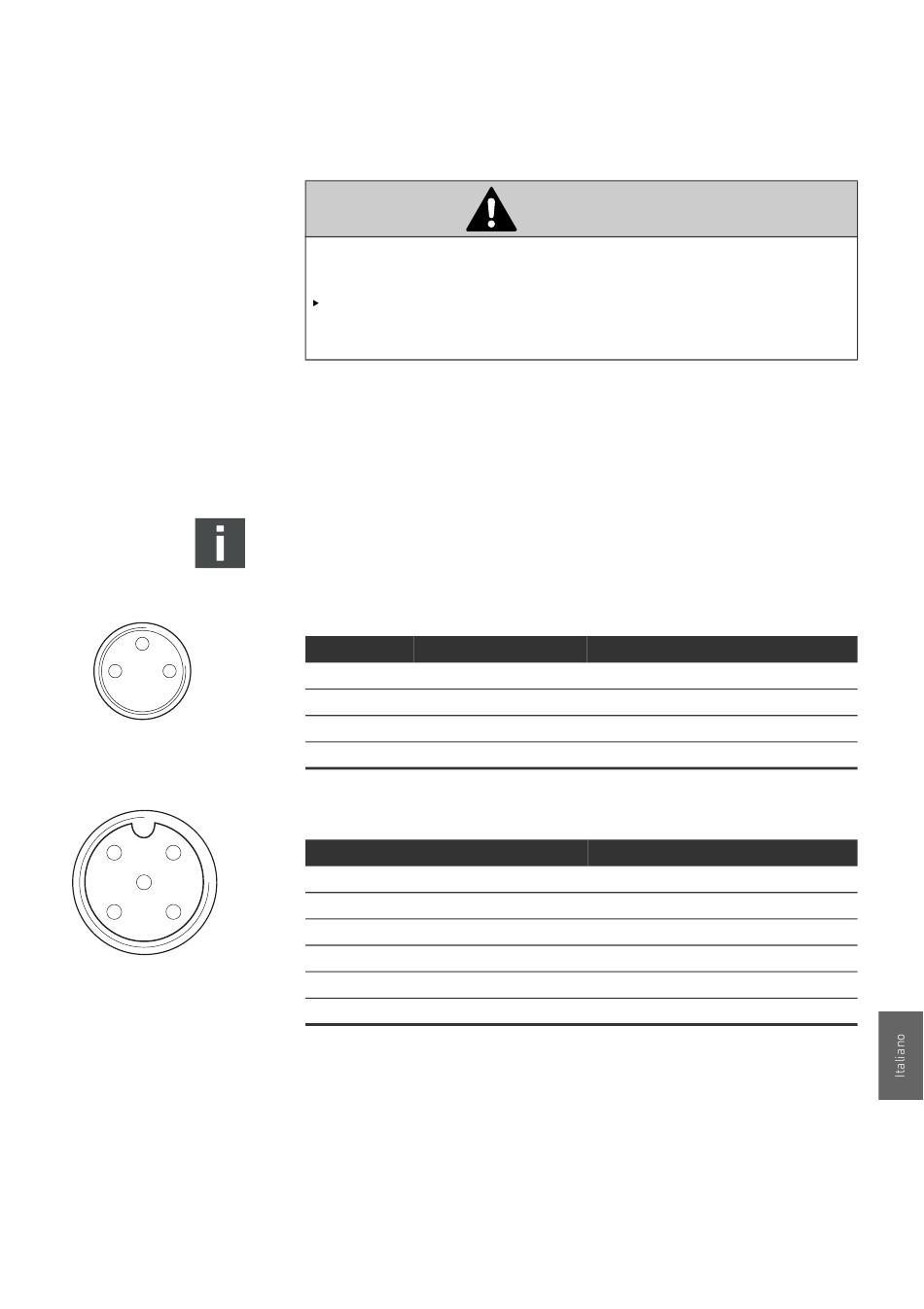

Tabella 9: Occupazione degli ingressi in un modulo di ingresso a 8 ingressi,
DI8_M8, boccola M8x1
Pin Segnale
1 SENSORE+
3 SENSORE–
4 I0-I7
Corpo
Tabella 10: Occupazione degli ingressi in un modulo di ingresso ad 8 ingressi,
DI8_M12, boccola M12x1
Pin Segnale
1 SENSORE+
2 I1, I3, I5 o I7
3 SENSORE–
4 I0, I2, I4 o I6
5 nc
Corpo
1. Cablare le uscite in base alla tab. 11 (DO8_M8) o alla tab. 12 (DO8_M12).
2. Collegare gli ingressi/le uscite elettrici ai moduli I/O con connettori M8 o M12
(accessori).
3. Chiudere le prese dell'apparecchiatura non occupate con il tappo di protezione M8
o M12 (accessorio), per poter garantire il tipo di protezione IP65.
ATTENZIONE
Occupazione
Alimentazione sensori +
Potenziale di riferimento
Segnale sensore
Giace sul potenziale di schermatura
Occupazione
Alimentazione sensori da 24 V +
Segnale sensore
Potenziale di riferimento GND
Segnale sensore
Non occupato
Giace sul potenziale di schermatura
131
Montaggio
