Anzahl anschließbarer
Module

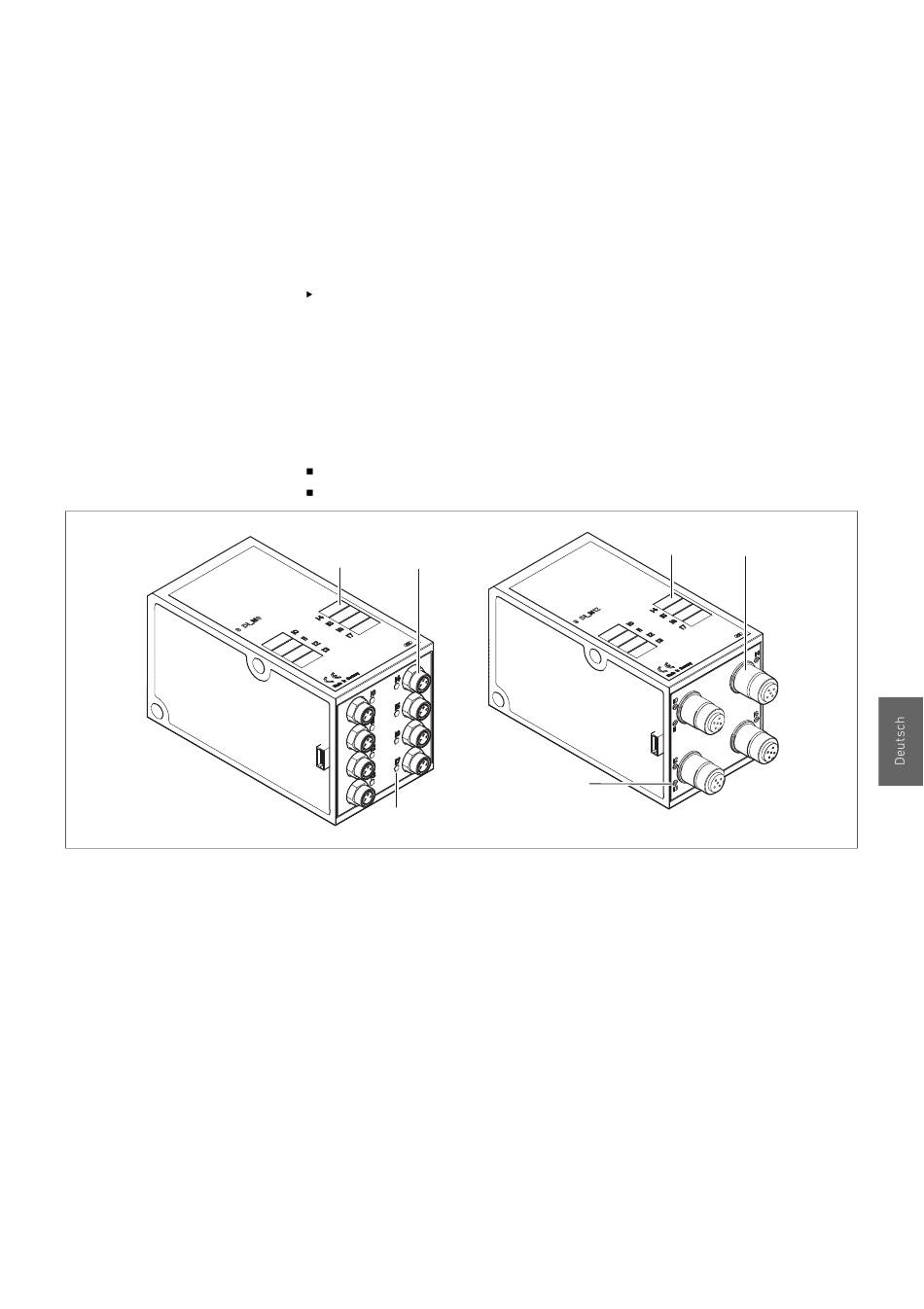

Abb. 3:
Input-Modul 8fach: RMV04-8DI_M8 (links) und RMV04-8DI_M12 (rechts)
1
Beschriftungsfeld
2
RMV04-8DI_M8: 8 Eingänge, 8DI_M8
RMV04-8DI_M12: 4 Eingänge, 8DI_M12, doppelt belegt
3
LED-Anzeige (gelb, Zustand) je Eingang
AVENTICS | EtherNet/IP™ | R412012728–BDL–001–AC
5.2.2
Input-/Output-Module
Die Input-/Output-Module bieten über lösbare Steckerverbindungen die Möglichkeit,
elektrische Ein- und Ausgangssignale über den Busanschluss des Ventilsystems
auszugeben.
An das Ventilsystem mit Buskoppler können sowohl Input- als auch Output-Module in
beliebiger Kombination angeschlossen werden – insgesamt jedoch maximal 6 Module.
Die Reihenfolge ist hierbei beliebig.
Achten Sie darauf, die Belastbarkeitsgrenzen einzuhalten!
Der Buskoppler versorgt die Eingänge der Input-Module. Der maximale
Summenstrom für alle Eingänge beträgt 0,7 A.
Das Output-Modul wird über einen M12-Anschluss mit je einer Spannungsversorgung
für 4 Ausgänge versorgt (siehe Tab. 13 auf Seite 19).
5.2.3
Input-Module
Die Input-Module zum Anschluss von elektrischen Sensor-Signalen sind in zwei
Ausführungen erhältlich:
8 x M8 (RMV04-8DI_M8) oder
4 x M12, doppelt belegt (RMV04-8DI_M12)
1
2
3
Gerätebeschreibung
1
2
3
11
