AVENTICS | PROFIBUS DP | R499050016–BDL–001–AE
5.2

Componenti dell'apparecchiatura

5.2.1 Accoppiatore bus

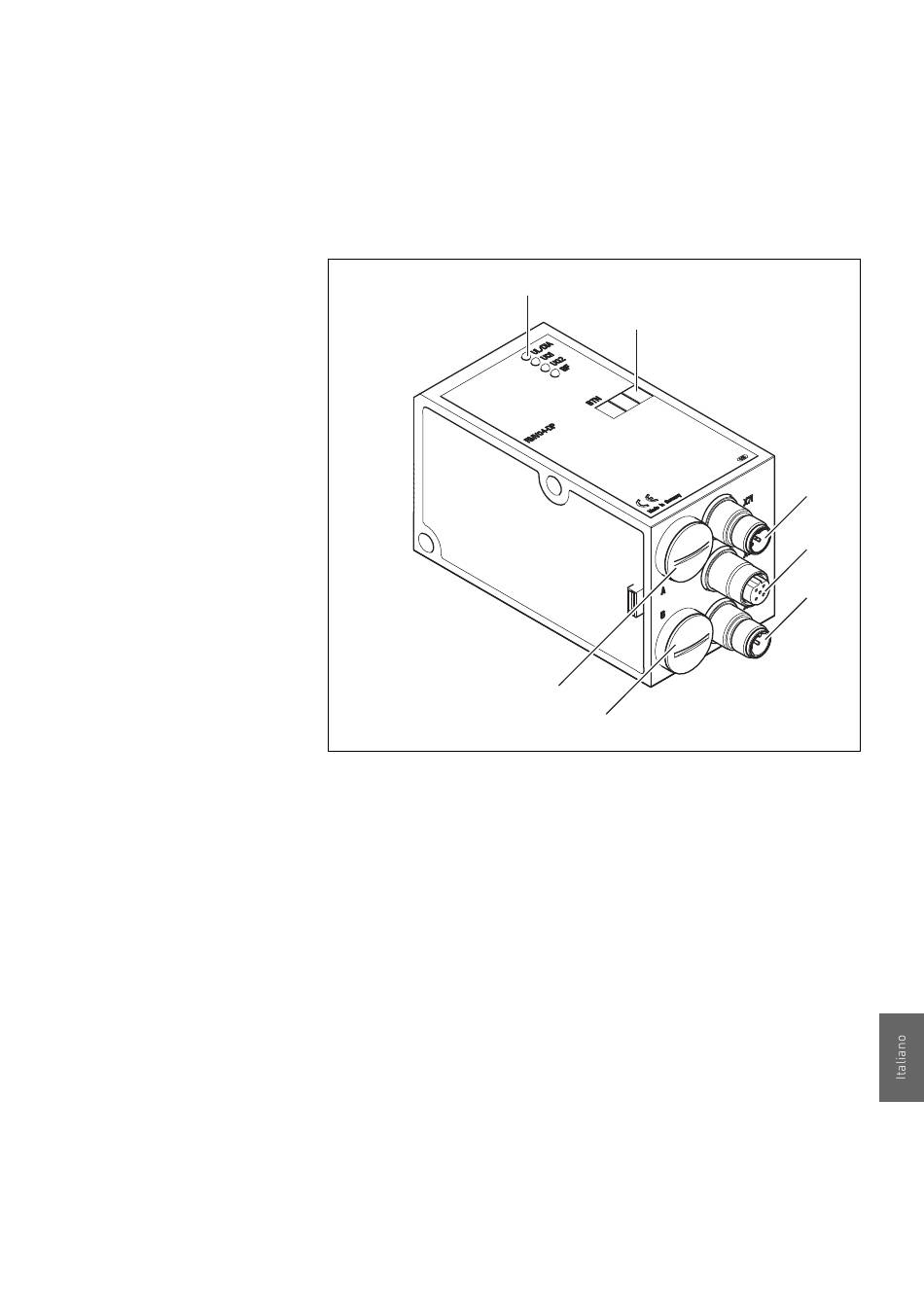

Fig. 2: Panoramica sull'accoppiatore bus
1 Indicatori LED per segnalazioni diagnostiche
2 Campo di dicitura partecipanti al bus
3 Attacco X71 (BUS IN) per accoppiatore bus per il pilotaggio delle
valvole e dei moduli I/O
4 Attacco X72 (BUS OUT) per il pilotaggio delle valvole e dei moduli I/O
5 Attacco X10 (POWER) per l'alimentazione di tensione delle bobine
valvola, della logica e degli ingressi
6 Coperchio a vite B per gli interruttori a scorrimento S4, S5, S6
(assegnazione valvole alla tensione di alimentazione) e S7, S8
(attacco bus)
7 Coperchio a vite A per manopole S1, S2 (impostazione indirizzo
stazioni) e selettore DIP S3 (impostazione della modalità)
1)
Per l'occupazione dei connettori ved. pagina 230.
Descrizione dell'apparecchio
1
2
7
6
1)
223
3
4
5
1)
