194 AVENTICS | PROFIBUS DP | R499050016–BDL–001–AE
Mise en service et utilisation
7.3.2 Vérification des capteurs sur le module d'entrée
Afin d'effectuer les contrôles, une LED est disponible sur le
module d'entrée pour chaque entrée. Elle s'allume lorsque le
niveau de signal est élevé (high).
O
Avant la mise en service, contrôler le bon fonctionnement et
le mode d'action des capteurs en lisant les LED.

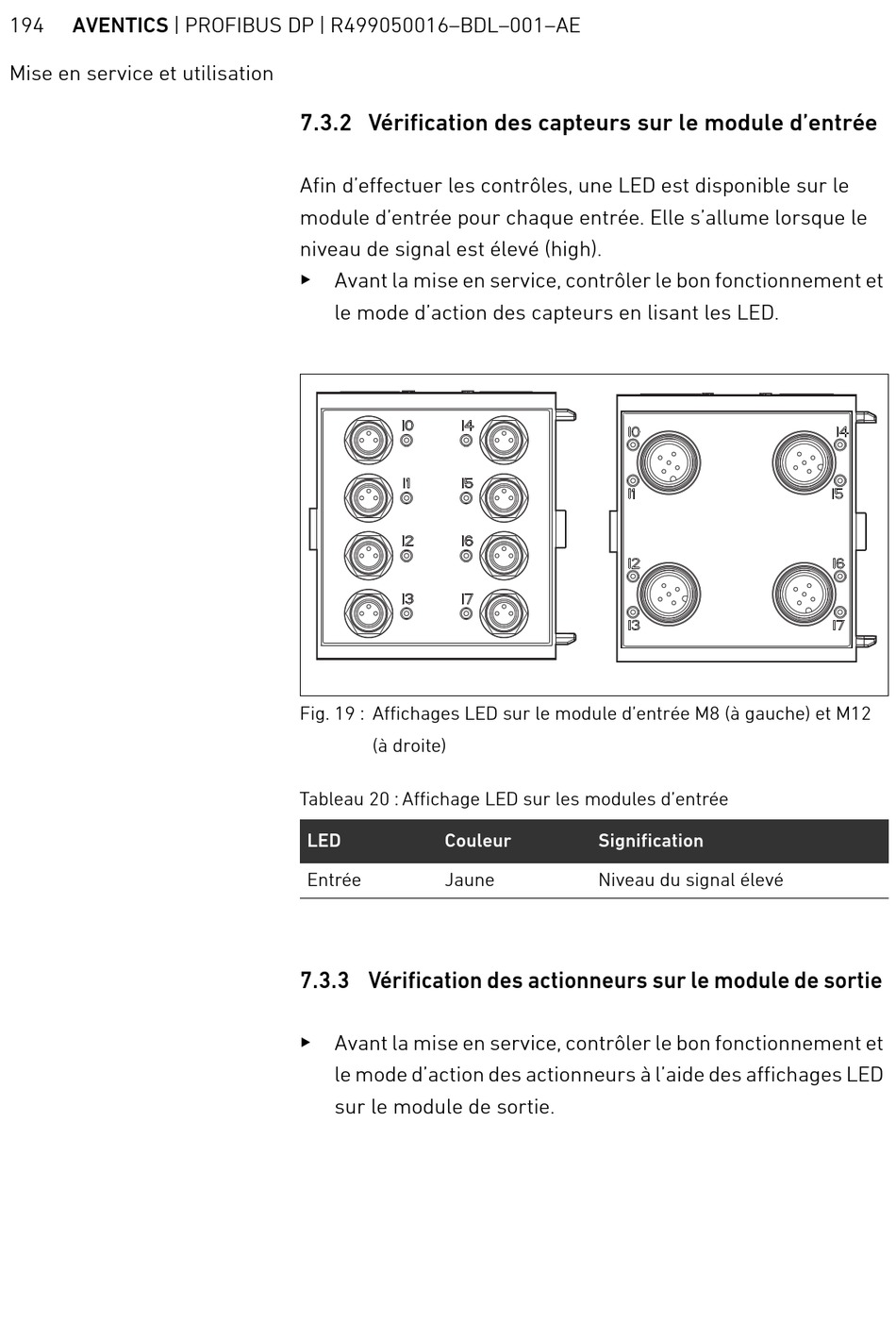

Fig. 19 : Affichages LED sur le module d'entrée M8 (à gauche) et M12
(à droite)
Tableau 20 : Affichage LED sur les modules d'entrée
LED Couleur
Entrée Jaune
7.3.3 Vérification des actionneurs sur le module de sortie
O
Avant la mise en service, contrôler le bon fonctionnement et
le mode d'action des actionneurs à l'aide des affichages LED
sur le module de sortie.
Signification
Niveau du signal élevé
