AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, CANopen | R412018137–BAL–001–AE
9 Préréglages du coupleur de bus
Effectuer les paramétrages préalables suivants :
Réglage de l'adresse sur le coupleur de bus (voir chapitre 9.2 « Réglage de l'adresse sur le
coupleur de bus », page 167)
Réglage du débit en bauds (voir chapitre 9.4 « Modification du débit en bauds », page 169)
Réglage des messages de diagnostic (voir chapitre 5.5 « Réglage des paramètres du coupleur
de bus », page 161)
L'adresse se règle à l'aide des commutateurs S2 et S3 situés sous la fenêtre.
Le débit en bauds se règle à l'aide du commutateur DIP S1 situé sous la fenêtre.
La signalisation des données de diagnostic s'active et se désactive à l'aide des paramètres (voir
chapitre 5.5 « Réglage des paramètres du coupleur de bus », page 161).

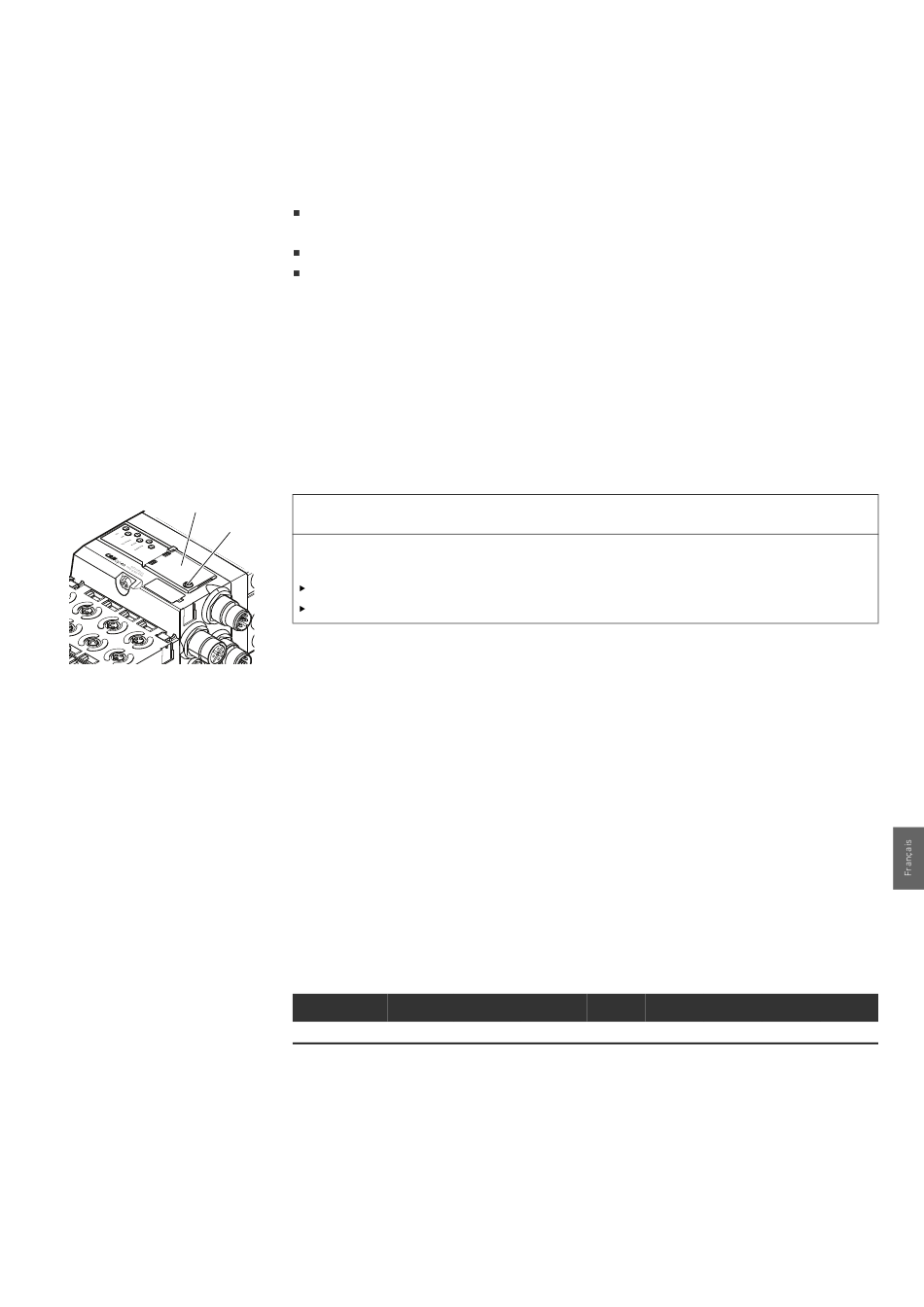

9.1 Ouverture et fermeture de la fenêtre
3
25
Joint défectueux ou mal positionné !
De l'eau est susceptible de pénétrer dans l'appareil. L'indice de protection IP65 n'est plus garanti.
S'assurer que le joint situé sous la fenêtre (3) est intact et correctement positionné.
S'assurer que la vis (25) est fixée à l'aide du couple de serrage correct (0,2 Nm).
1. Desserrer la vis (25) de la fenêtre (3).
2. Ouvrir la fenêtre.
3. Procéder aux réglages comme décrit dans les prochaines sections.
4. Refermer la fenêtre. Veiller ce faisant au bon positionnement du joint.
5. Resserrer la vis.
Couple de serrage : 0,2 Nm
9.2 Réglage de l'adresse sur le coupleur de bus
Comme le coupleur de bus fonctionne exclusivement en tant que module esclave, une adresse doit
lui être attribuée dans le système bus.
Les adresses 1 à 99 peuvent être réglées sur le coupleur de bus. Si une adresse 0 est réglée,
le coupleur de bus règle automatiquement l'adresse sur 2 et la LED IO / DIAG clignote au vert.
De plus, le coupleur de bus émet le message d'erreur suivant (EMCY) (voir chapitre 15.4 « Codes
d'erreur EMCY », page 209) :
Tableau 15 :Codage du télégramme EMCY
Bit
1)
Ce message est émis par le coupleur de bus également lorsque les notifications de diagnostic sont désactivées.
Chaque adresse ne doit être utilisée qu'une seule fois dans le réseau. Les affectations doubles ne
sont pas autorisées à l'intérieur d'un système CANopen.
ATTENTION
7 6 5
0x00 0x00 0x00
Préréglages du coupleur de bus
4 3 2
1)
0x00 0x00 0x80 0xFF
167
1 0
0xFF
