Coupleur de bus
Modules d'entrée /
de sortie

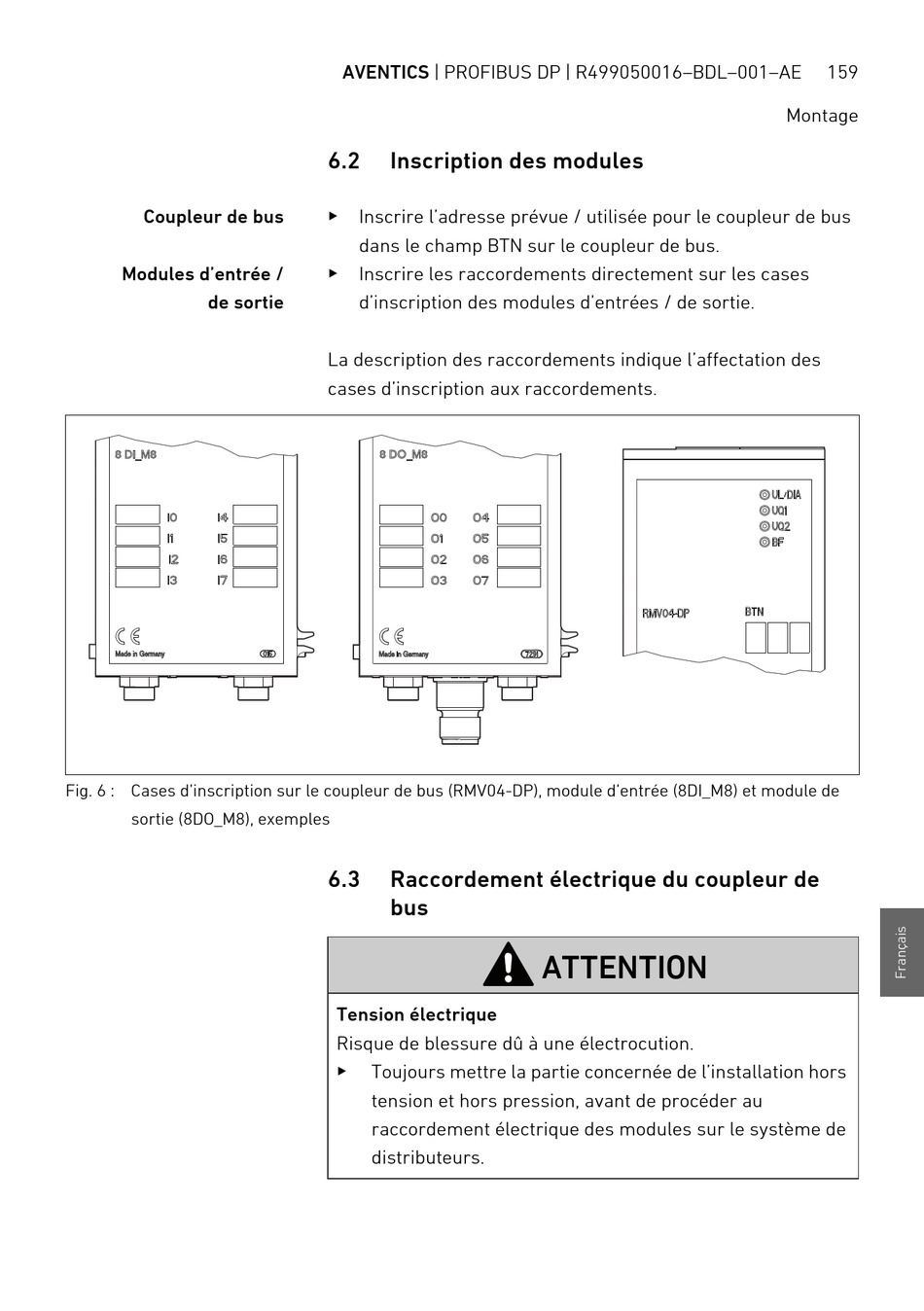

Fig. 6 : Cases d'inscription sur le coupleur de bus (RMV04-DP), module d'entrée (8DI_M8) et module de
sortie (8DO_M8), exemples
AVENTICS | PROFIBUS DP | R499050016–BDL–001–AE
6.2

Inscription des modules

O
Inscrire l'adresse prévue / utilisée pour le coupleur de bus
dans le champ BTN sur le coupleur de bus.
O
Inscrire les raccordements directement sur les cases
d'inscription des modules d'entrées / de sortie.
La description des raccordements indique l'affectation des
cases d'inscription aux raccordements.
6.3 Raccordement électrique du coupleur de
bus
Tension électrique
Risque de blessure dû à une électrocution.
O
Toujours mettre la partie concernée de l'installation hors
tension et hors pression, avant de procéder au
raccordement électrique des modules sur le système de
distributeurs.
ATTENTION
159
Montage
