ECOLAB EcoAdd Betriebsanleitung Seite 1216

12.3 Uitwisseling van zuig- / drukklep en doseerpatroon
Personeel:
Veiligheidsuitrusting:
1
2
3
A
4
5
6
7

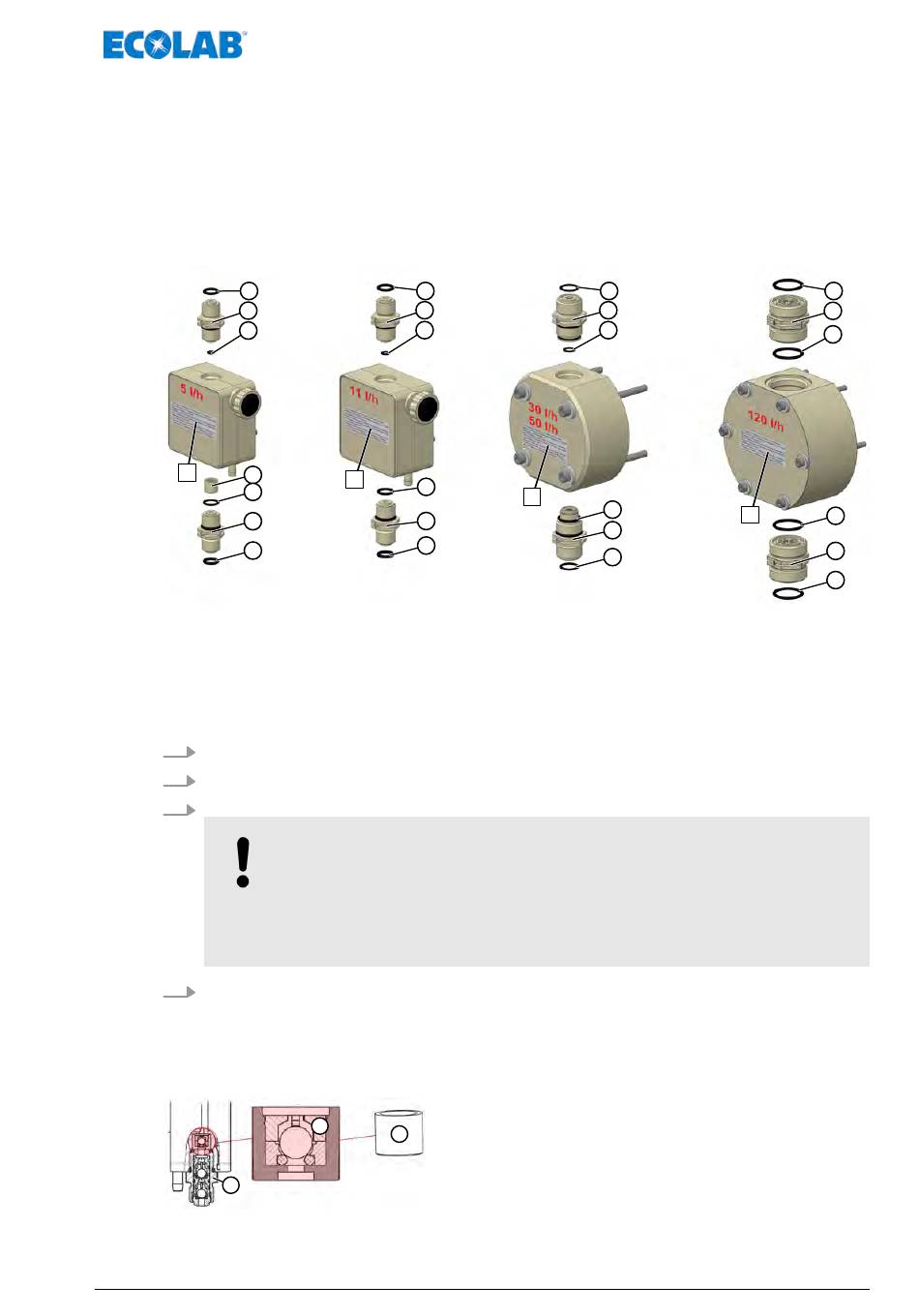

Afb. 92: Uitwisseling van zuig- / drukklep en doseerpatroon
1 O-ring-slangaansluiting drukzijde
2 Drukklep
3 O-ring: Drukklep-pompkop
4 Doseerpatroon V3
1.
Zuig- en drukklep met vorksleutel demonteren.
2.
Alle O-ringen monteren.
3.
Doseerpatroon (bij pompkop met 5 l/h) monteren (klepuitvoering V3)
4.
Nieuwe zuig- en drukklep in correcte positie schroeven.
Wissel van de kleppatronen (type V3)
Tijdens de wissel van de „V3 kleppatronen" moet erop worden gelet deze in correcte
positie te monteren.
S
n Mecanicien
n Servicepersoneel
n Vakkracht
n Chemisch bestendige beschermende handschoenen
n Veiligheidsbril
1
2
3
A
5
6
7
AANWIJZING!
Zorg ervoor dat de doseerkleppen correct zijn geïnstalleerd!
Ä „Doseerkleppen in correcte positie monteren" op pagina 168
Aanhaalmomenten van de zuig- en drukkleppen:
Ä Aanhaalmoment van de zuig-/drukkleppen .
zie
1
1
1
S
1
2
3
A
5
6
7
5 O-ring: Zuigklep-pompkop
6 Zuigklep
7 O-ring-slangaansluiting zuigzijde
A Aanhaalmomenten voor doseerkopschroeven
Onderste kleppatroon V3
Zuigzijde (suction) -> zuigklep
167
Onderhoud
1
2
3
A
5
6
7
MAN046939 Rev. 6-10.2021
