AVENTICS | DDL, CL03/CL03-XL | R402003658–BDL–001–AE
SENSOR
U BYTE 1
U BYTE 2
U BYTE 3
U BYTE 4
DD L

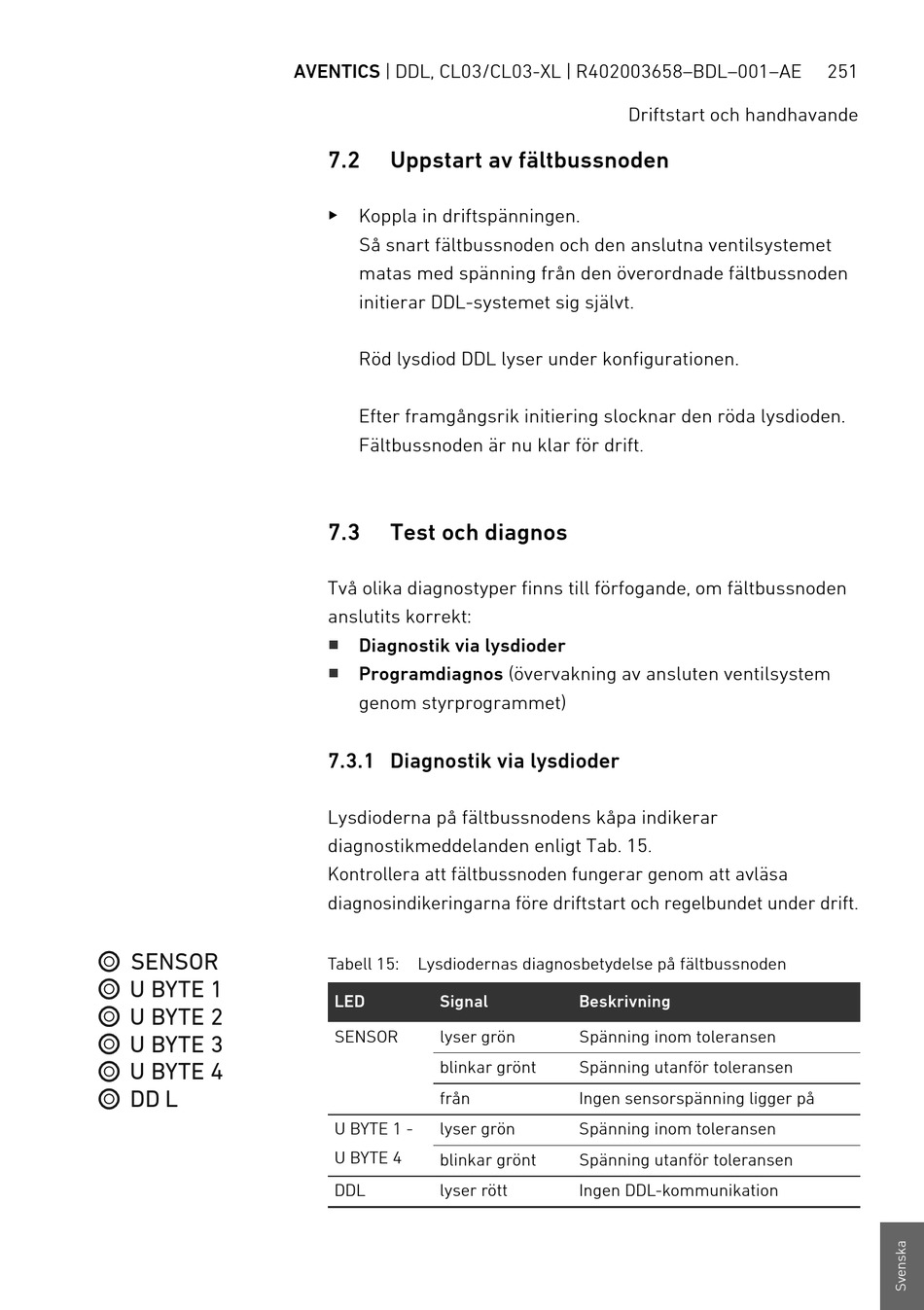

7.2 Uppstart av fältbussnoden
Koppla in driftspänningen.
O
Så snart fältbussnoden och den anslutna ventilsystemet
matas med spänning från den överordnade fältbussnoden
initierar DDL-systemet sig självt.
Röd lysdiod DDL lyser under konfigurationen.
Efter framgångsrik initiering slocknar den röda lysdioden.
Fältbussnoden är nu klar för drift.
7.3

Test och diagnos

Två olika diagnostyper finns till förfogande, om fältbussnoden
anslutits korrekt:

Diagnostik via lysdioder

W
Programdiagnos (övervakning av ansluten ventilsystem
W
genom styrprogrammet)
7.3.1 Diagnostik via lysdioder
Lysdioderna på fältbussnodens kåpa indikerar
diagnostikmeddelanden enligt Tab. 15.
Kontrollera att fältbussnoden fungerar genom att avläsa
diagnosindikeringarna före driftstart och regelbundet under drift.
Tabell 15: Lysdiodernas diagnosbetydelse på fältbussnoden
LED Signal
SENSOR lyser grön
blinkar grönt
från
U BYTE 1 - lyser grön
U BYTE 4
blinkar grönt
DDL lyser rött
Driftstart och handhavande
Beskrivning
Spänning inom toleransen
Spänning utanför toleransen
Ingen sensorspänning ligger på
Spänning inom toleransen
Spänning utanför toleransen
Ingen DDL-kommunikation
251
