18 AVENTICS | Buskoppler AES/Ventiltreiber AV, EtherCAT | R412018142–BAL–001–AF
SPS-Konfiguration des Ventilsystems AV
5.2 Gerätebeschreibungsdaten laden
Die XML-Datei „AES-EcatKoppler.xml" beschreibt den Buskoppler, die XML-Datei „AES-Slot.xml"
die Module. Beide Dateien mit deutschen und englischen Texten befinden sich auf der
mitgelieferten CD R412018133. Die Dateien können auch über das Internet im Media Centre von
AVENTICS heruntergeladen werden.
Jedes Ventilsystem ist gemäß Ihrer Bestellung mit einem Buskoppler und ggf. mit Ventilen bzw. mit
E/A-Modulen bestückt. Die XML-Dateien enthalten die Daten aller Module, die der Anwender den
Daten im Datenbereich der Steuerung individuell zuordnen muss. Dazu werden die XML-Dateien mit
den Parameterdaten der Module in ein Konfigurationsprogramm geladen, so dass der Anwender die
Daten der einzelnen Module komfortabel zuordnen und die Parameter einstellen kann.
Kopieren Sie zur SPS-Konfiguration des Ventilsystems die XML-Datei von der CD R412018133
auf den Rechner, auf dem sich das SPS-Konfigurationsprogramm befindet.
Zur SPS-Konfiguration können Sie SPS-Konfigurationsprogramme verschiedener Hersteller
einsetzen. Daher wird in den folgenden Abschnitten nur das prinzipielle Vorgehen bei der
SPS-Konfiguration beschrieben.
5.3

Buskoppler im Feldbussystem konfigurieren

Bevor Sie die einzelnen Komponenten des Ventilsystems konfigurieren können, müssen Sie den
Buskoppler zu den E/A-Geräten im EtherCAT-Zweig hinzufügen.

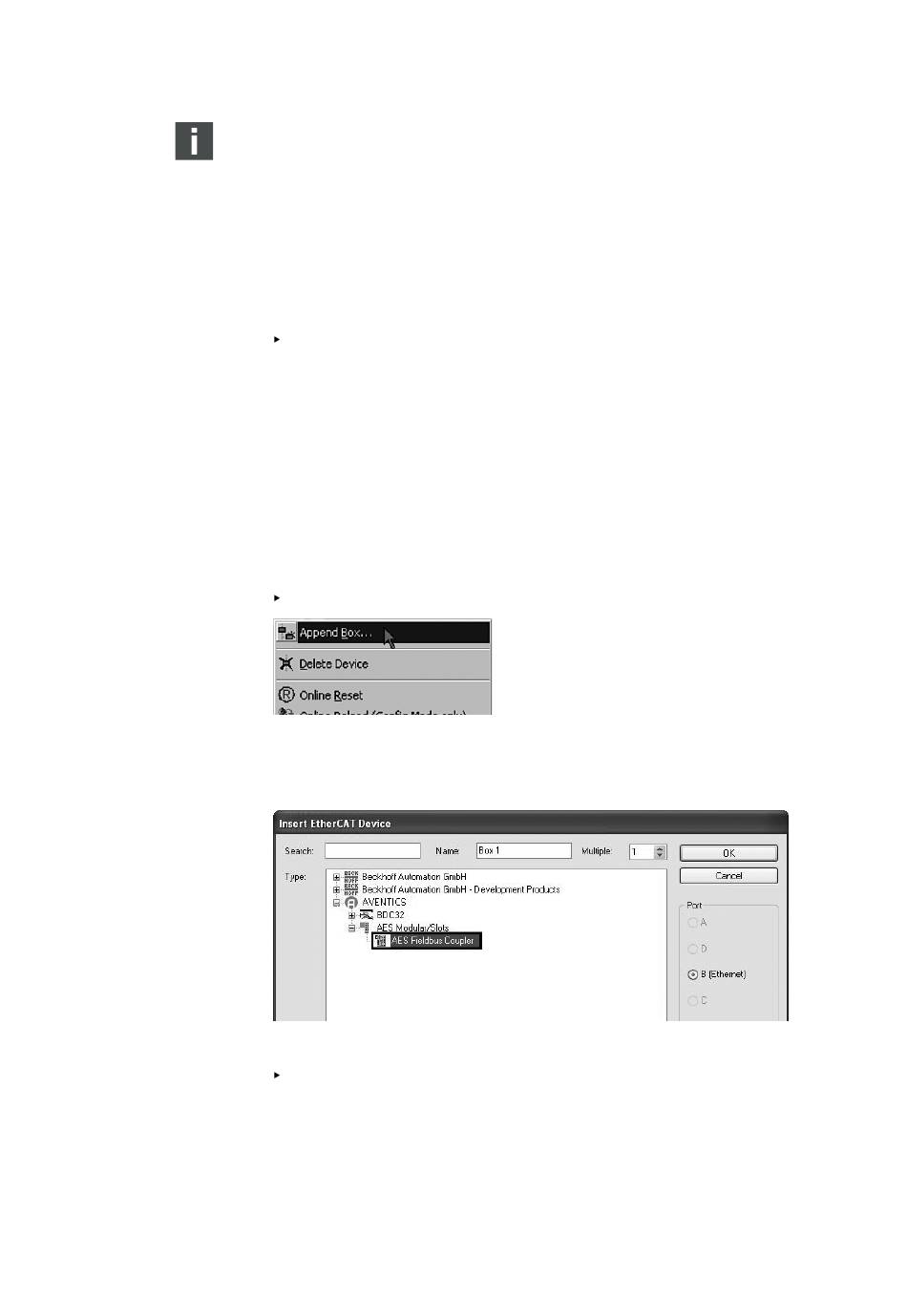

Wählen Sie aus dem Kontextmenü den Menüpunkt „Box Anfügen" aus.
Abb. 3: Menüpunkt „Box anfügen"
Ein Auswahlfenster öffnet sich.
Abb. 4: Auswahl des Buskopplers
Wählen Sie im Auswahlfenster den Hersteller aus und fügen Sie das Gerät „AES Feldbus
Koppler" aus der Baumstruktur „AES Modular/Slots" ein.
