Bygga om ventilsystemet
AES-
D-BC-
CAN
UA P
B

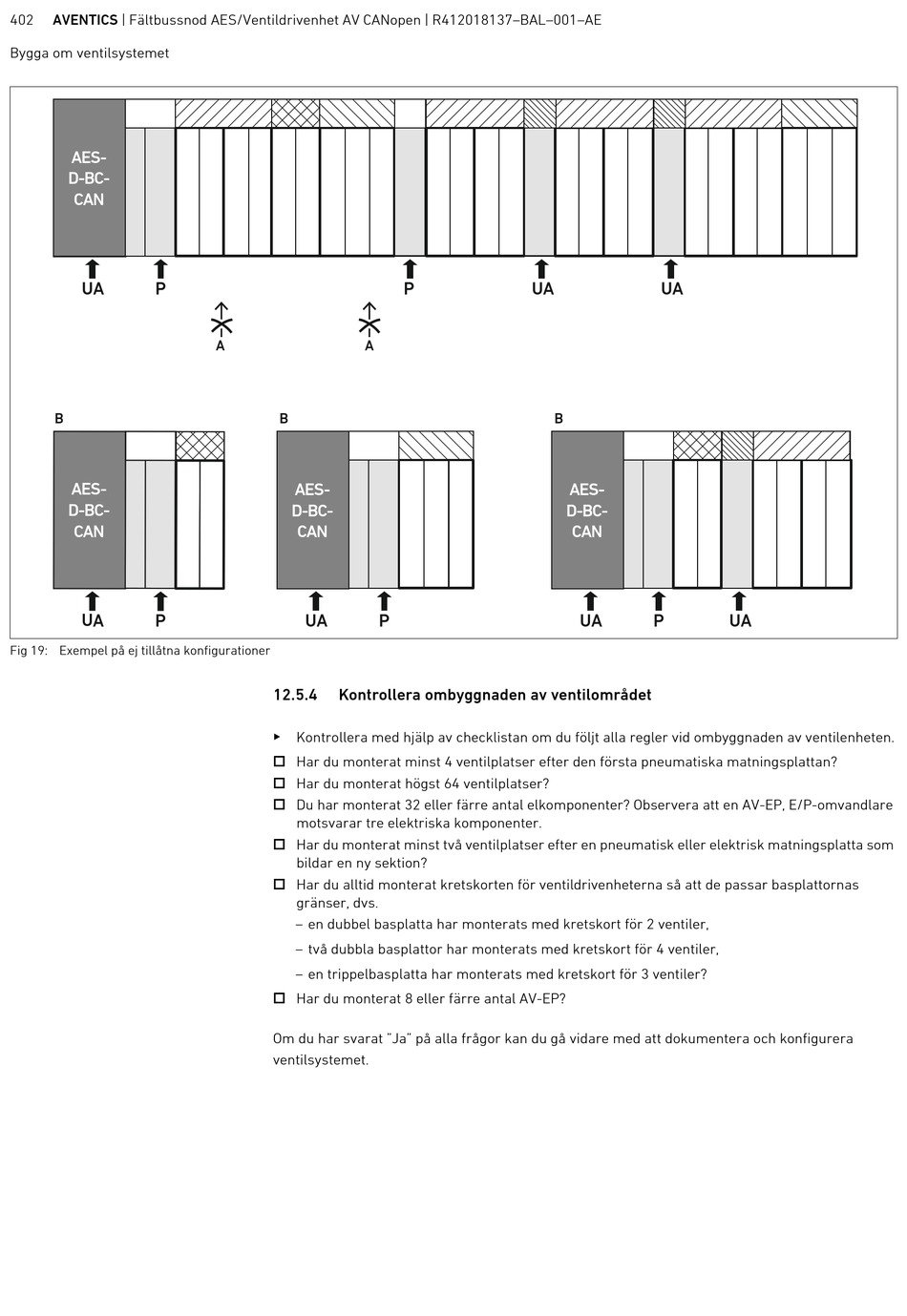

Fig 19: Exempel på ej tillåtna konfigurationer
A A
B
AES-
D-BC-
CAN
UA P
12.5.4 Kontrollera ombyggnaden av ventilområdet
Kontrollera med hjälp av checklistan om du följt alla regler vid ombyggnaden av ventilenheten.
 Har du monterat minst 4 ventilplatser efter den första pneumatiska matningsplattan?
 Har du monterat högst 64 ventilplatser?
 Du har monterat 32 eller färre antal elkomponenter? Observera att en AV-EP, E/P-omvandlare
motsvarar tre elektriska komponenter.
 Har du monterat minst två ventilplatser efter en pneumatisk eller elektrisk matningsplatta som
bildar en ny sektion?
 Har du alltid monterat kretskorten för ventildrivenheterna så att de passar basplattornas
gränser, dvs.
– en dubbel basplatta har monterats med kretskort för 2 ventiler,
– två dubbla basplattor har monterats med kretskort för 4 ventiler,
– en trippelbasplatta har monterats med kretskort för 3 ventiler?
 Har du monterat 8 eller färre antal AV-EP?
Om du har svarat "Ja" på alla frågor kan du gå vidare med att dokumentera och konfigurera
ventilsystemet.
