Erdung bei
VS HF03 LG
A
B
AVENTICS | PROFIBUS DP | R499050016–BDL–001–AE
O
Bringen Sie die Erdung am FE-Anschluss der
E-Endplatte (2) an.
7

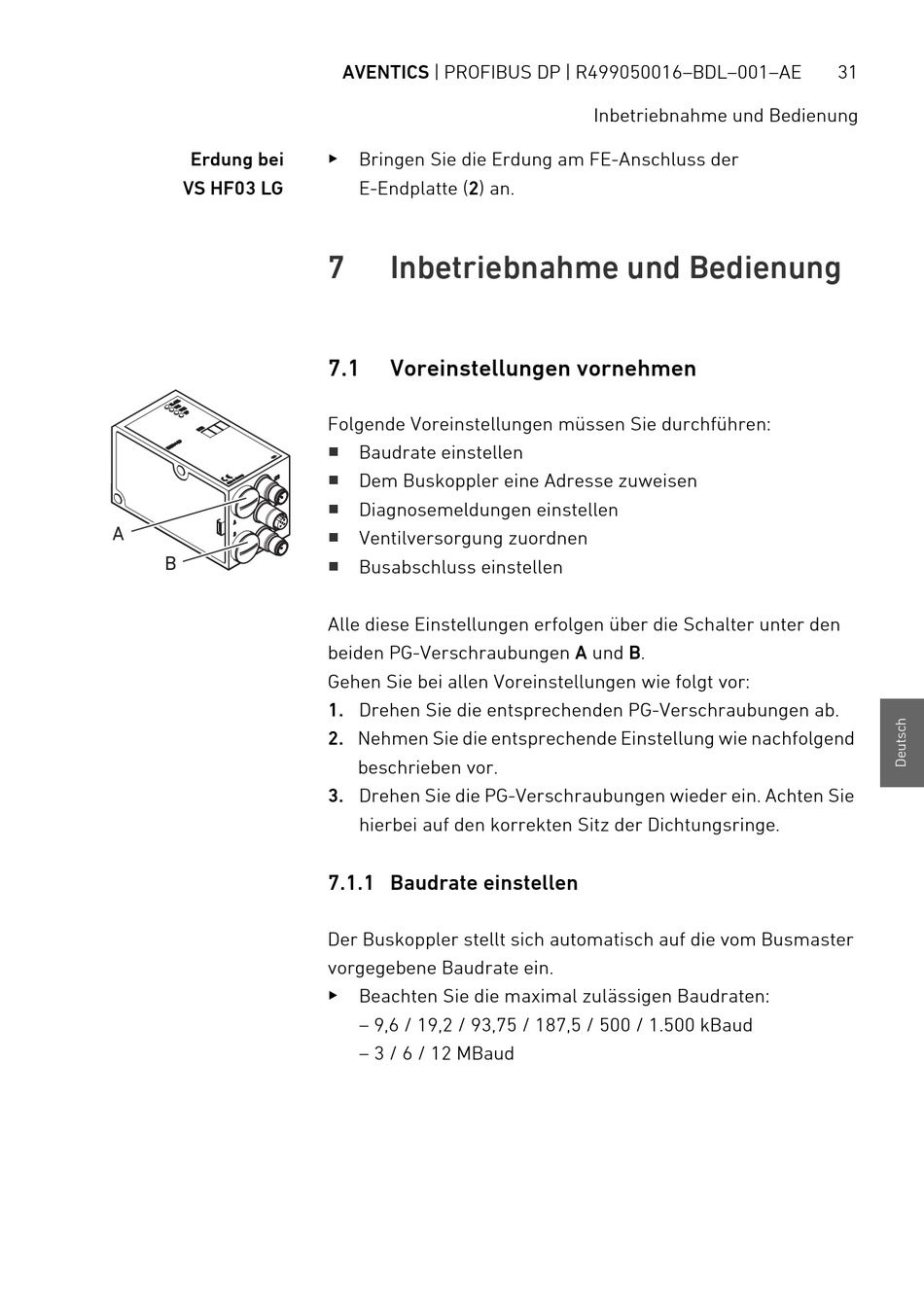

Inbetriebnahme und Bedienung

7.1

Voreinstellungen vornehmen

Folgende Voreinstellungen müssen Sie durchführen:
W

Baudrate einstellen

W
Dem Buskoppler eine Adresse zuweisen
W
Diagnosemeldungen einstellen
W
Ventilversorgung zuordnen
W
Busabschluss einstellen
Alle diese Einstellungen erfolgen über die Schalter unter den
beiden PG-Verschraubungen A und B.
Gehen Sie bei allen Voreinstellungen wie folgt vor:
1. Drehen Sie die entsprechenden PG-Verschraubungen ab.
2. Nehmen Sie die entsprechende Einstellung wie nachfolgend
beschrieben vor.
3. Drehen Sie die PG-Verschraubungen wieder ein. Achten Sie
hierbei auf den korrekten Sitz der Dichtungsringe.
7.1.1 Baudrate einstellen
Der Buskoppler stellt sich automatisch auf die vom Busmaster
vorgegebene Baudrate ein.
O
Beachten Sie die maximal zulässigen Baudraten:
– 9,6 / 19,2 / 93,75 / 187,5 / 500 / 1.500 kBaud
– 3 / 6 / 12 MBaud
