242 AVENTICS | Accoppiatore bus AES/driver valvole AV, CANopen | R412018137–BAL–001–AE
Preimpostazioni sull'accoppiatore bus
Tabella 16: Occupazione selettori per l'impostazione del baudrate
Lunghezza cavo
Baudrate
max.
125 kbit/s 500 m
50 kbit/s 1 km
20 kbit/s 2,5 km
10 kbit/s 5 km
L'interruttore 4 è riservato e deve restare su OPEN.
9.5

Creazione terminazione bus

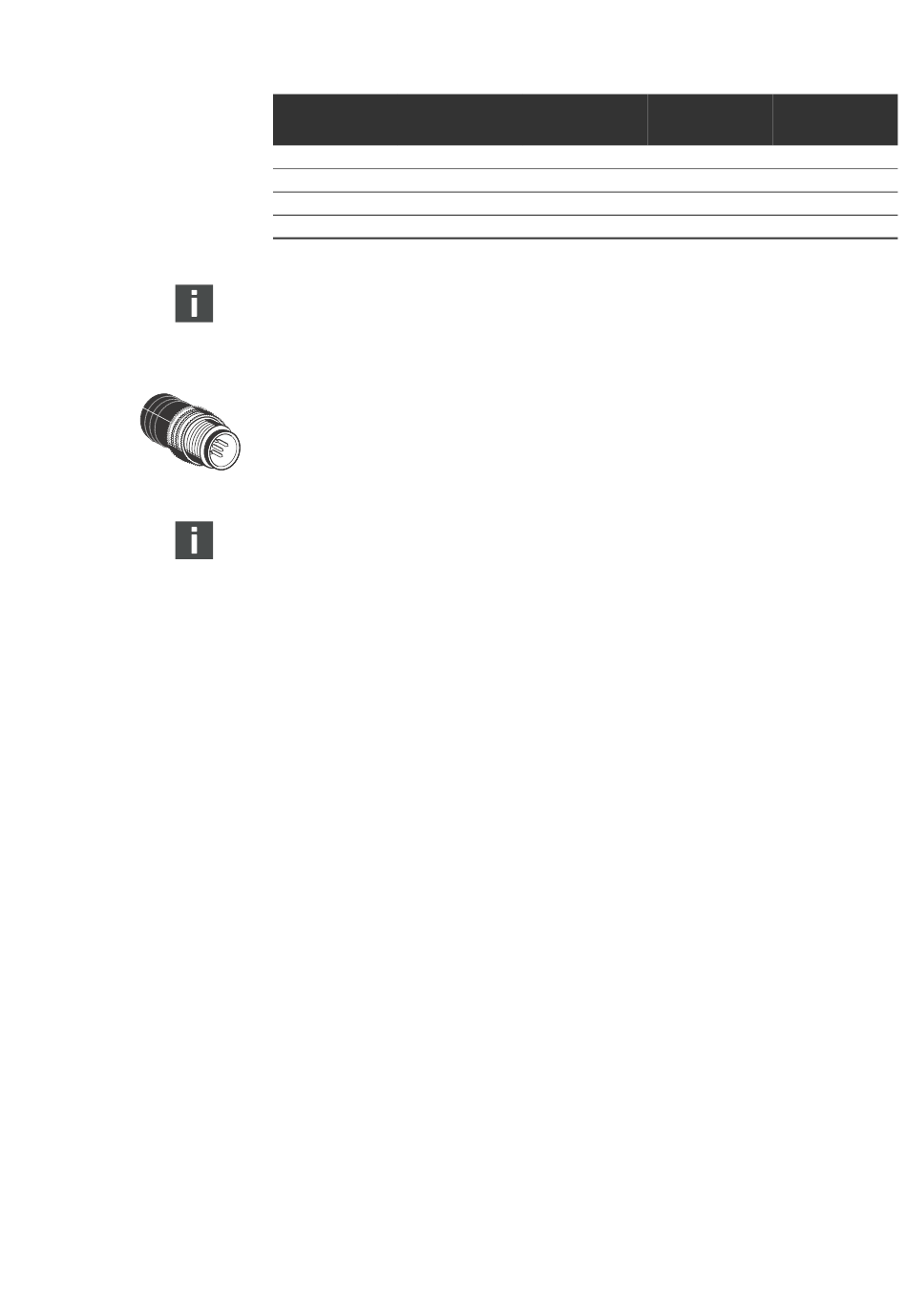

Se l'apparecchio è l'ultimo partecipante della linea CANopen, è necessario collegare un connettore
terminale dati della serie CN2, maschio, M12x1, a 5 poli, codifica A. Il numero di materiale
è 8941054264.
Il connettore terminale dati crea una terminazione di linea definita ed evita riflessioni di linea.
Inoltre assicura l'adempimento del tipo di protezione IP65.
Il montaggio del connettore terminale dati è descritto nelle istruzioni di montaggio dell'unità
completa.
Selettore 1 Selettore 2
ON ON
OPEN ON
ON OPEN
OPEN OPEN
Selettore 3
OPEN
OPEN
OPEN
OPEN
