4. Stellen Sie sicher, dass das Steckergehäuse fest mit dem
Buskopplergehäuse verbunden ist.
6.3.3 Buskoppler als letzte Station anschließen
1. Stellen Sie die korrekte Pin-Belegung (siehe Tabelle 5 auf
Seite 20) Ihrer Steckerverbindungen her, wenn Sie keine
konfektionierte Leitung verwenden.

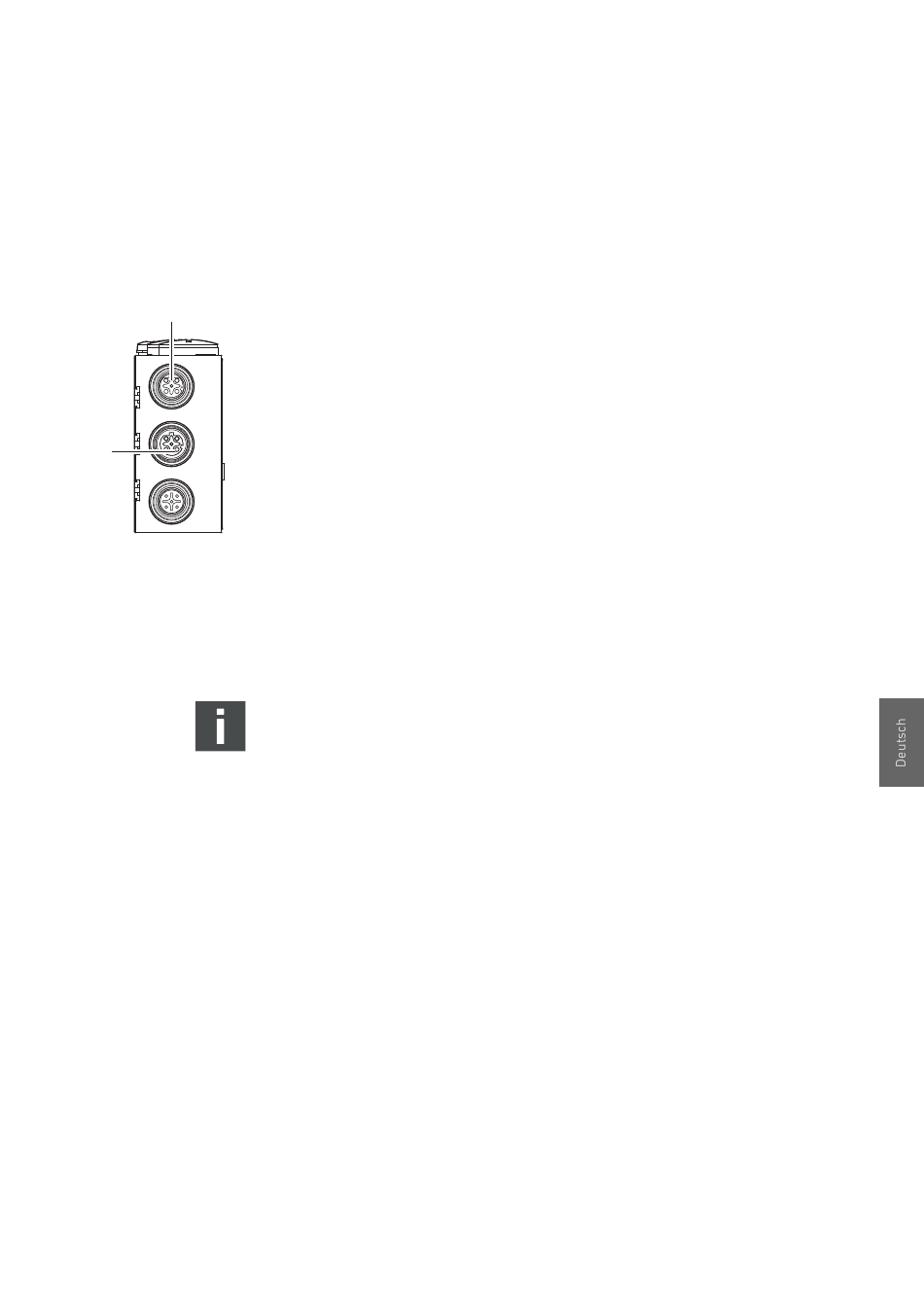

2. Schließen Sie die ankommende Busleitung an einen der
beiden Stecker X71/X72 an.
3. Versehen Sie die nicht verwendete Gerätedose mit einer
Schutzkappe M12 um den IP-Schutz zu gewährleisten (siehe
Kapitel „Ersatzteile und Zubehör" auf Seite 40).
4. Schließen Sie den Schirm an beiden Seiten des Buskabels
direkt an das Steckergehäuse (EMV-Gehäuse) an, wenn Sie
nicht konfektionierte Kabel und Stecker mit Metallgehäuse
verwenden. So schützen Sie die Datenleitungen gegen
Störungseinkopplungen.
Zur Vermeidung von Ausgleichsströmen über den Schirm
des Buskopplers ist zwischen den Geräten eine
Potentialausgleichsleitung von mindestens 10 mm
erforderlich.
Das Buskoppler Kabel muss mindestens die Anforderungen
der Kategorie CAT5e erfüllen und sollte ein doppelt
abgeschirmtes Kabel sein (S/STP), mit einer maximalen
Länge von 100 m.
5. Stellen Sie sicher, dass das Steckergehäuse fest mit dem
Buskopplergehäuse verbunden ist.
