AVENTICS | Accoppiatore bus AES/driver valvole AV, CANopen | R412018137–BAL–001–AE
9

Preimpostazioni sull'accoppiatore bus

Eseguire le seguenti preimpostazioni:
Impostare l'indirizzo sull'accoppiatore bus (ved. capitolo 9.2 "Impostazione dell'indirizzo
sull'accoppiatore bus" a pagina 239)
Impostare il baudrate (ved. capitolo 9.4 "Modifica del baudrate" a pagina 241)
Impostare le segnalazioni diagnostiche (ved. capitolo 5.5 "Impostazione dei parametri
dell'accoppiatore bus" a pagina 233)
L'indirizzo viene impostato tramite i due selettori S2 e S3 sotto la finestrella di controllo.
Il baudrate viene impostato tramite il selettore DIP S1 sotto la finestrella di controllo.
La segnalazione dei dati di diagnosi viene attivata e disattivata con i parametri (ved. capitolo 5.5
"Impostazione dei parametri dell'accoppiatore bus" a pagina 233).
9.1

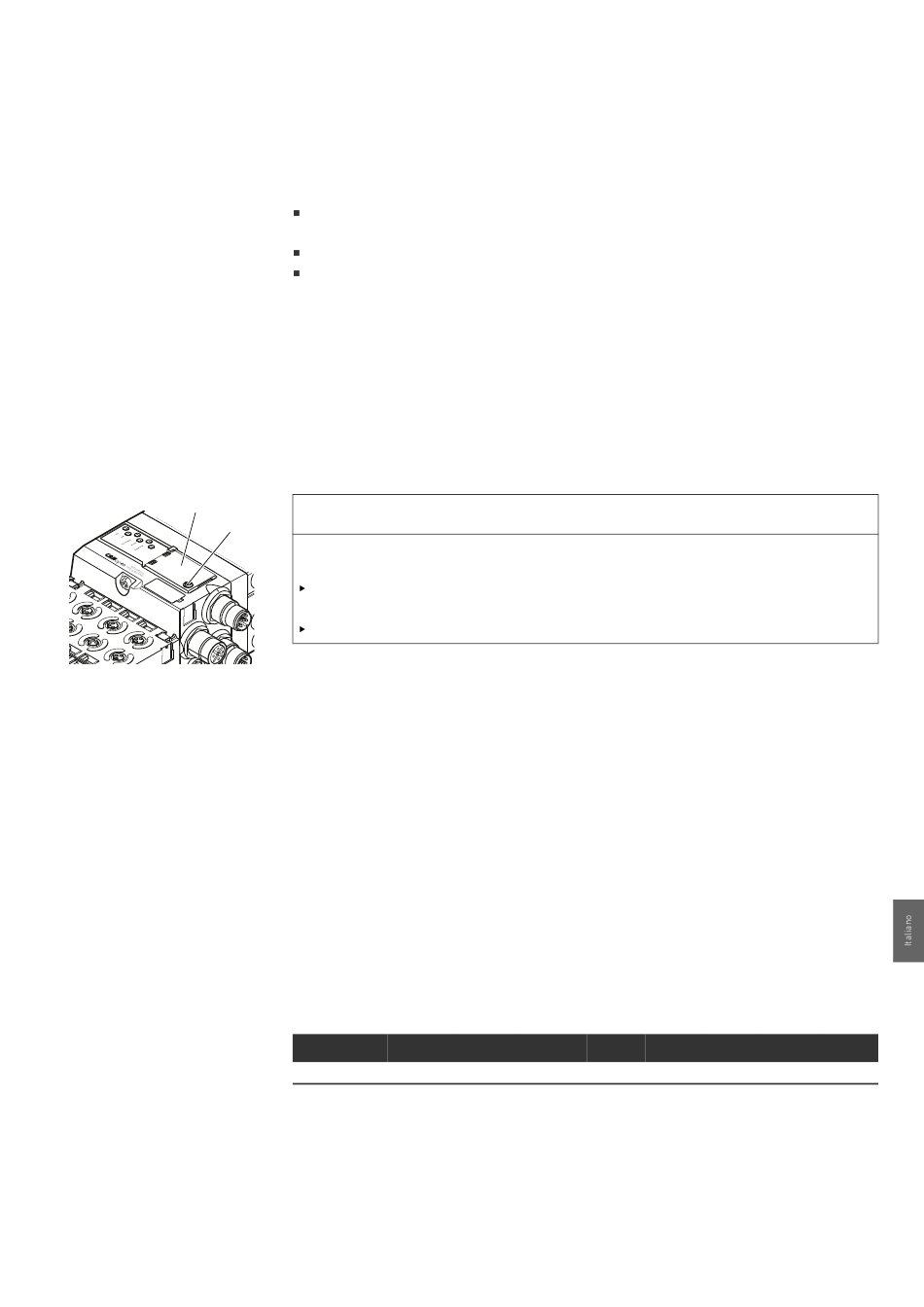

Chiusura e apertura della finestrella di controllo

3
25
Guarnizione difettosa o mal posizionata!
L'acqua può penetrare nell'apparecchio. Il tipo di protezione IP65 non è più garantito.
Assicurarsi che la guarnizione sotto la finestrella di controllo (3) sia intatta e posizionata
correttamente.
Assicurarsi che la vite (25) sia stata fissata con la coppia di serraggio (0,2 Nm) corretta.
1. Svitare la vite (25) sulla finestrella di controllo (3).
2. Ribaltare la finestrella di controllo.
3. Eseguire le relative impostazioni come descritto nei paragrafi seguenti.
4. Chiudere di nuovo la finestrella di controllo. Accertarsi che la guarnizione sia posizionata
correttamente.
5. Avvitare di nuovo saldamente la vite.
Coppia di serraggio: 0,2 Nm
9.2

Impostazione dell'indirizzo sull'accoppiatore bus

Dato che l'accoppiatore bus lavora esclusivamente come modulo slave, è necessario assegnargli un
indirizzo nel sistema bus di campo.
Sull'accoppiatore bus possono essere impostati indirizzi da 1a 99. Se l'indirizzo è impostato su 0,
l'accoppiatore bus imposta automaticamente l'indirizzo su 2 ed il LED IO/DIAG lampeggia di verde.
Inoltre l'accoppiatore bus invia il seguente messaggio di errore (EMCY) (ved. capitolo 15.4 "Codici di
errore EMCY" a pagina 281):
Tabella 15: Codifica del telegramma EMCY
Byte
1)
L'accoppiatore bus invia questo messaggio anche se le segnalazioni diagnostiche sono disattivate.
Ogni indirizzo deve essere presente in rete solo una volta. Nell'ambito di un sistema CANopen non
sono consentite occupazioni doppie.
ATTENZIONE
7 6 5
0x00 0x00 0x00
Preimpostazioni sull'accoppiatore bus
4 3 2
1)
0x00 0x00 0x80 0xFF
239
1 0
0xFF
