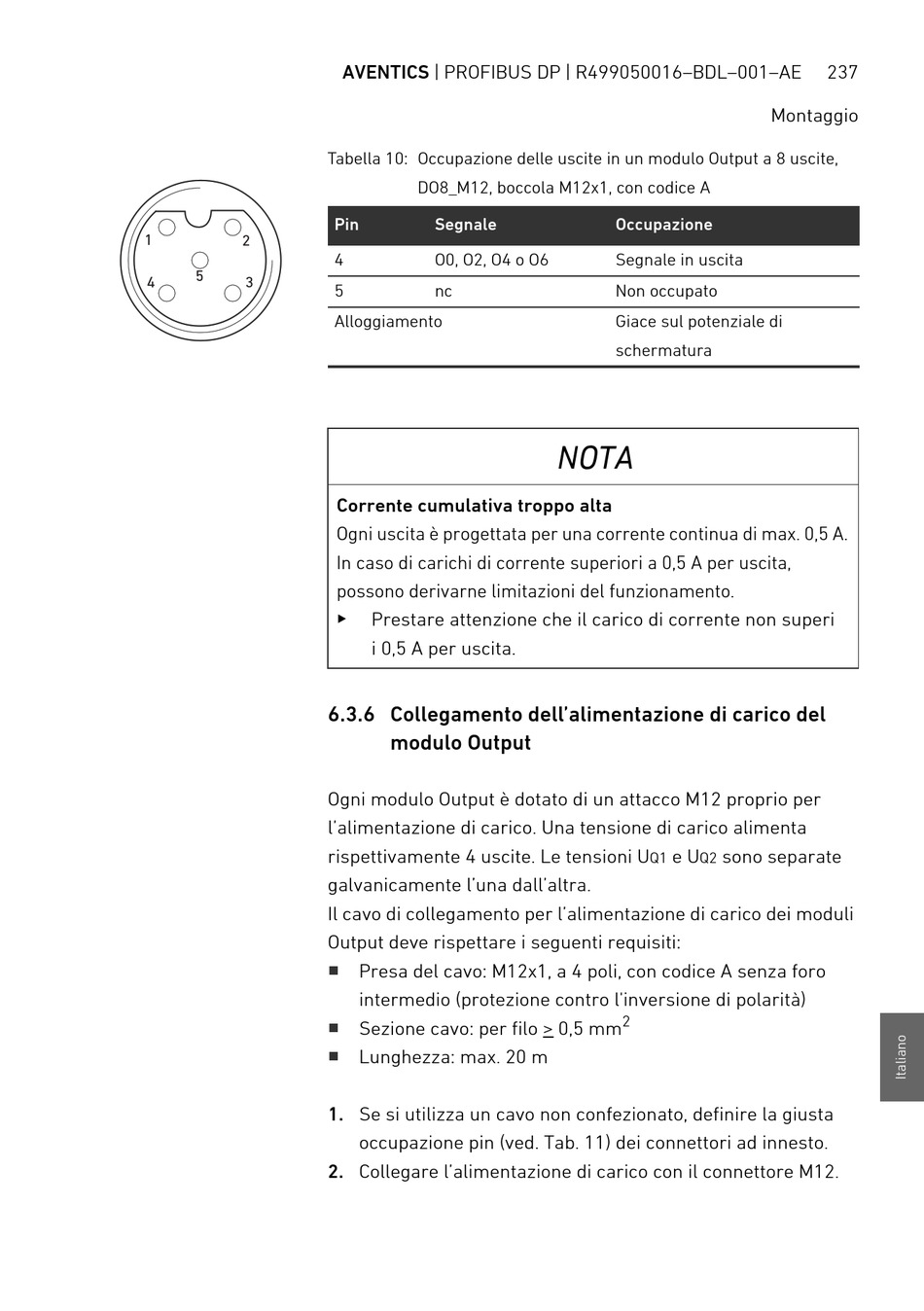

Tabella 10: Occupazione delle uscite in un modulo Output a 8 uscite,
DO8_M12, boccola M12x1, con codice A
Pin Segnale
4 O0, O2, O4 o O6
5 nc
Alloggiamento
Corrente cumulativa troppo alta
Ogni uscita è progettata per una corrente continua di max. 0,5 A.
In caso di carichi di corrente superiori a 0,5 A per uscita,
possono derivarne limitazioni del funzionamento.
O
Prestare attenzione che il carico di corrente non superi
i 0,5 A per uscita.
6.3.6 Collegamento dell'alimentazione di carico del
modulo Output
Ogni modulo Output è dotato di un attacco M12 proprio per
l'alimentazione di carico. Una tensione di carico alimenta
rispettivamente 4 uscite. Le tensioni U
galvanicamente l'una dall'altra.
Il cavo di collegamento per l'alimentazione di carico dei moduli
Output deve rispettare i seguenti requisiti:
W
Presa del cavo: M12x1, a 4 poli, con codice A senza foro
intermedio (protezione contro l'inversione di polarità)
W
Sezione cavo: per filo > 0,5 mm
W
Lunghezza: max. 20 m
1. Se si utilizza un cavo non confezionato, definire la giusta
occupazione pin (ved. Tab. 11) dei connettori ad innesto.
2. Collegare l'alimentazione di carico con il connettore M12.
Occupazione
Segnale in uscita
Non occupato
Giace sul potenziale di
schermatura
NOTA
e U sono separate
Q1 Q2
2
237
