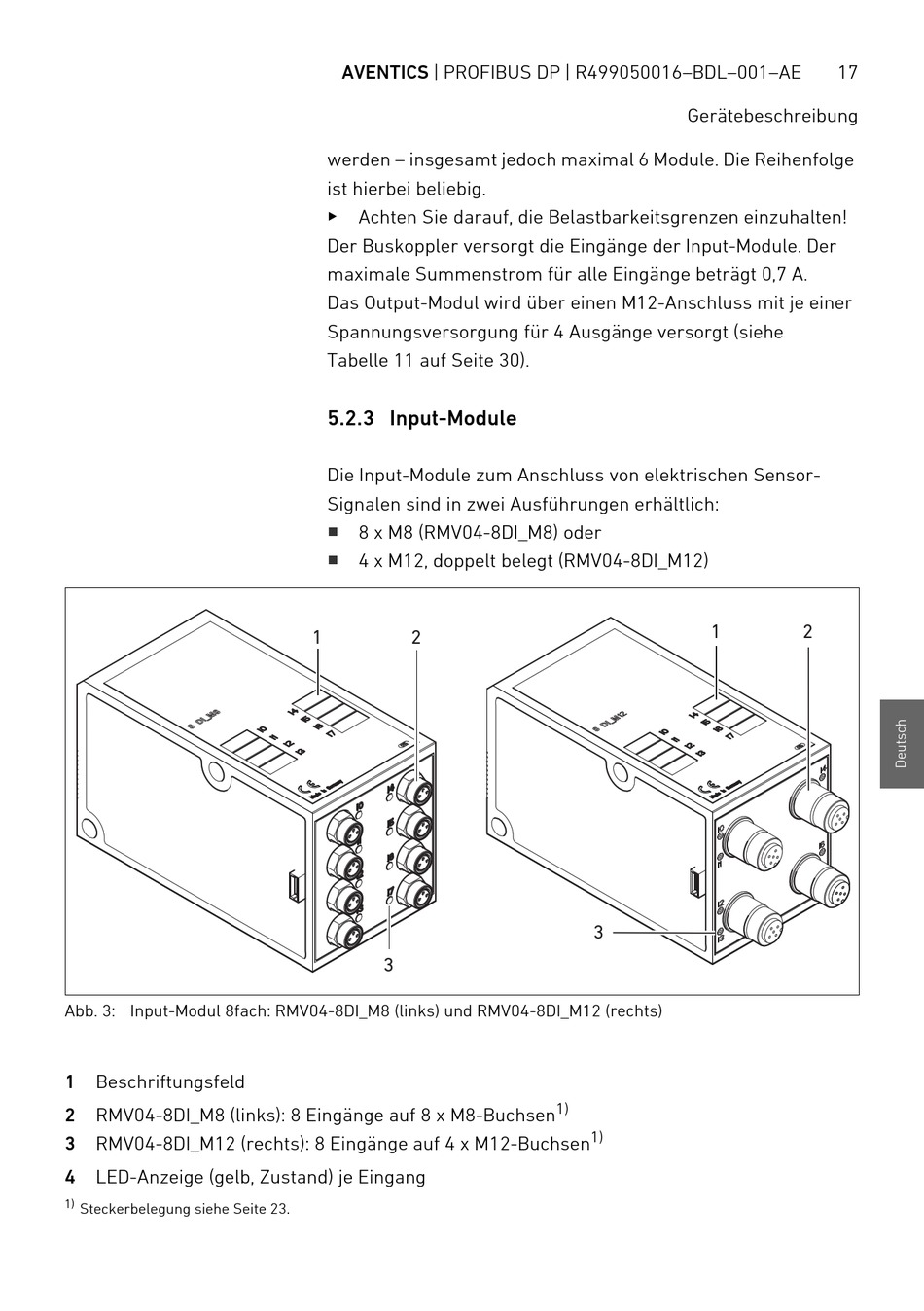

Abb. 3: Input-Modul 8fach: RMV04-8DI_M8 (links) und RMV04-8DI_M12 (rechts)
1 Beschriftungsfeld
2 RMV04-8DI_M8 (links): 8 Eingänge auf 8 x M8-Buchsen
3 RMV04-8DI_M12 (rechts): 8 Eingänge auf 4 x M12-Buchsen
4 LED-Anzeige (gelb, Zustand) je Eingang
1)
Steckerbelegung siehe Seite 23.
AVENTICS | PROFIBUS DP | R499050016–BDL–001–AE
werden – insgesamt jedoch maximal 6 Module. Die Reihenfolge
ist hierbei beliebig.
O
Achten Sie darauf, die Belastbarkeitsgrenzen einzuhalten!
Der Buskoppler versorgt die Eingänge der Input-Module. Der
maximale Summenstrom für alle Eingänge beträgt 0,7 A.
Das Output-Modul wird über einen M12-Anschluss mit je einer
Spannungsversorgung für 4 Ausgänge versorgt (siehe
Tabelle 11 auf Seite 30).
5.2.3 Input-Module
Die Input-Module zum Anschluss von elektrischen Sensor-
Signalen sind in zwei Ausführungen erhältlich:
W
8 x M8 (RMV04-8DI_M8) oder
W
4 x M12, doppelt belegt (RMV04-8DI_M12)
1
2
3
Gerätebeschreibung
1
3
1)
1)
