A
B
AVENTICS | PROFIBUS DP | R499050016–BDL–001–AE
7

Mise en service et utilisation

7.1 Définition des paramétrages préalables
Effectuer les préréglages suivants :
W
Paramétrage du débit en bauds
W
Attribution d'une adresse au coupleur de bus
W
Paramétrage des notifications de diagnostic
W
Affectation de l'alimentation du distributeur
W
Paramétrage du raccordement bus

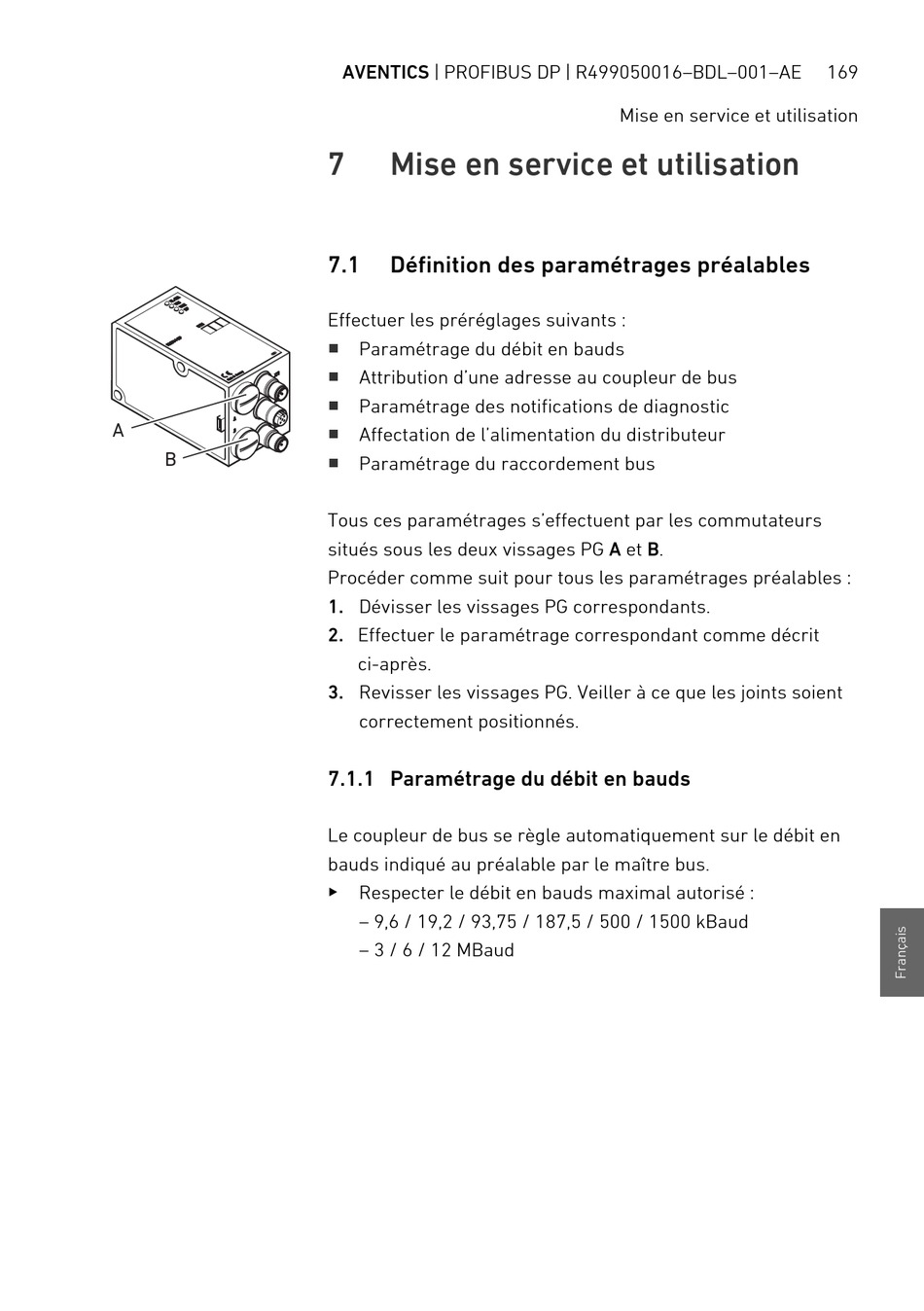

Tous ces paramétrages s'effectuent par les commutateurs
situés sous les deux vissages PG A et B.
Procéder comme suit pour tous les paramétrages préalables :
1. Dévisser les vissages PG correspondants.
2. Effectuer le paramétrage correspondant comme décrit
ci-après.
3. Revisser les vissages PG. Veiller à ce que les joints soient
correctement positionnés.
7.1.1 Paramétrage du débit en bauds
Le coupleur de bus se règle automatiquement sur le débit en
bauds indiqué au préalable par le maître bus.
O
Respecter le débit en bauds maximal autorisé :
– 9,6 / 19,2 / 93,75 / 187,5 / 500 / 1500 kBaud
– 3 / 6 / 12 MBaud
Mise en service et utilisation
169
