Description de l'appareil

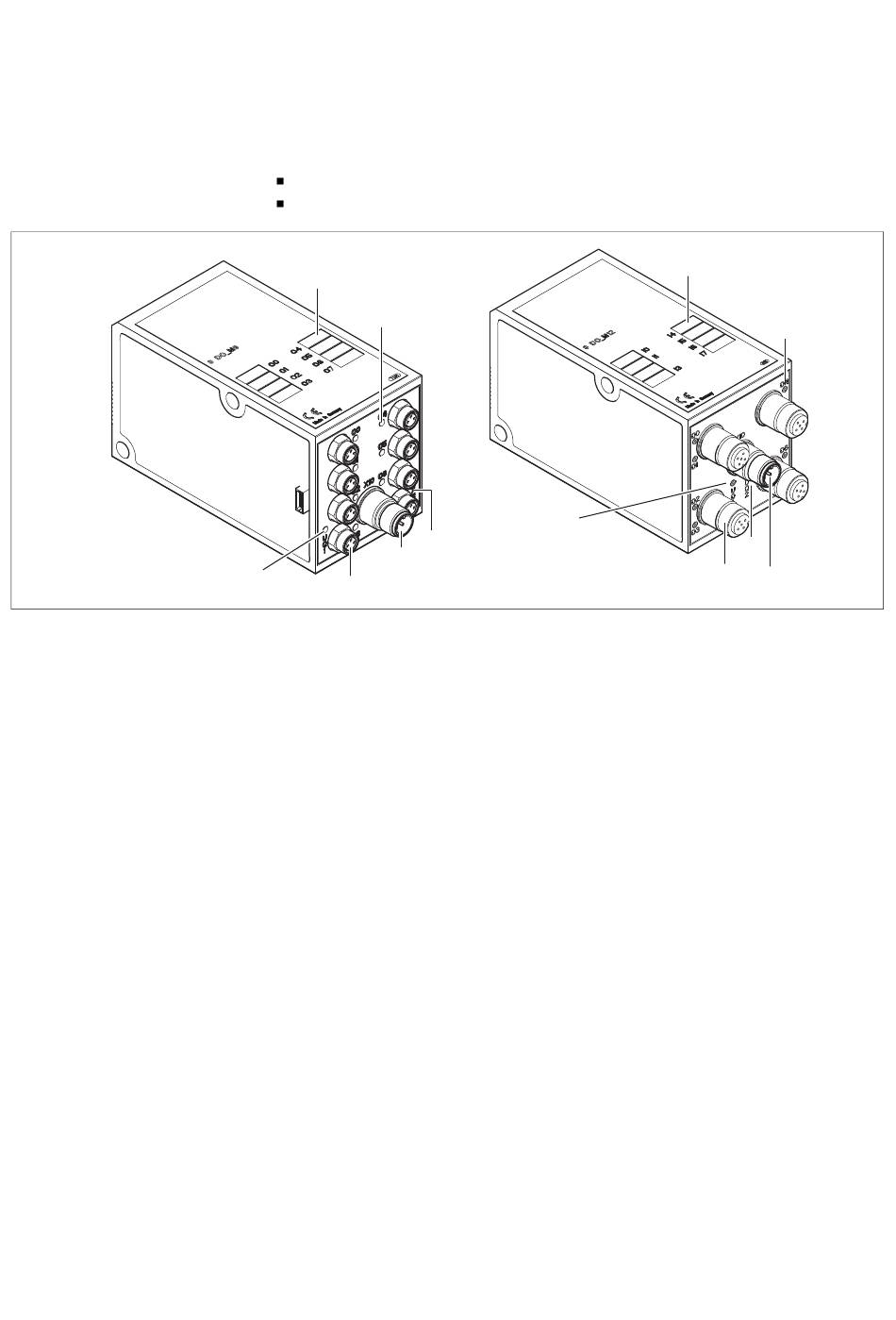

Fig. 4 : Module de sortie 8x : RMV04-8DO_M8 (à gauche) et RMV04-8DO_M12 (à droite)
1 Case d'inscription
2 Affichage DEL (jaune, état) par sortie
3 Affichage DEL bicolore, alimentation des distributeurs U
4 Raccordement d'alimentation des distributeurs via connecteur M12
5 RMV04-8DO_M8 : 8 sorties, 8DO_M8
RMV04-8DO_M12 : 4 sorties, 8DO_M12, double affectation
6 Affichage DEL bicolore, alimentation des distributeurs U
5.2.4

Modules de sortie

Les modules de sortie destinés à la connexion des actionneurs sont disponibles en
deux versions :
8 x M8 (RMV04-8DO_M8) ou
4 x M12, double affectation (RMV04-8DO_M12)
1
2
4
6
5
6
3
Q2
Q1
1
2
3
5 4
