R&S FS-K83
2.1 Erstellen eines cdma2000 Reverse Link Signals mit
WinIQSIM
Die Software WinIQSIM steht unter http://www.rohde-schwarz.com zum Herunterladen zur
Verfügung und wird auf einem PC installiert. Mit Hilfe der WinIQSIM-Software können
cdma2000 Reverse Link-Signale generiert werden, um anschließend auf einem SMIQ oder
AMIQ transferiert zu werden. Im folgenden wird erklärt wie das Testsignal, welches im
cdma2000-Standard beschrieben ist, generiert wird. Es wird die WinIQSIM Version 3.20
oder höher vorausgesetzt.
Start und Standard auswählen:
a. Starten der WinIQSIM.exe.
b. Im Menü File den Menüpunkt New auswählen und in der nachfolgenden Liste
c. Dort bei den General Settings zuerst Reverse Link auswählen, um auf die
d. Bei Radio Configuration RC 3 einstellen, der Dialog sieht wie folgt aus:

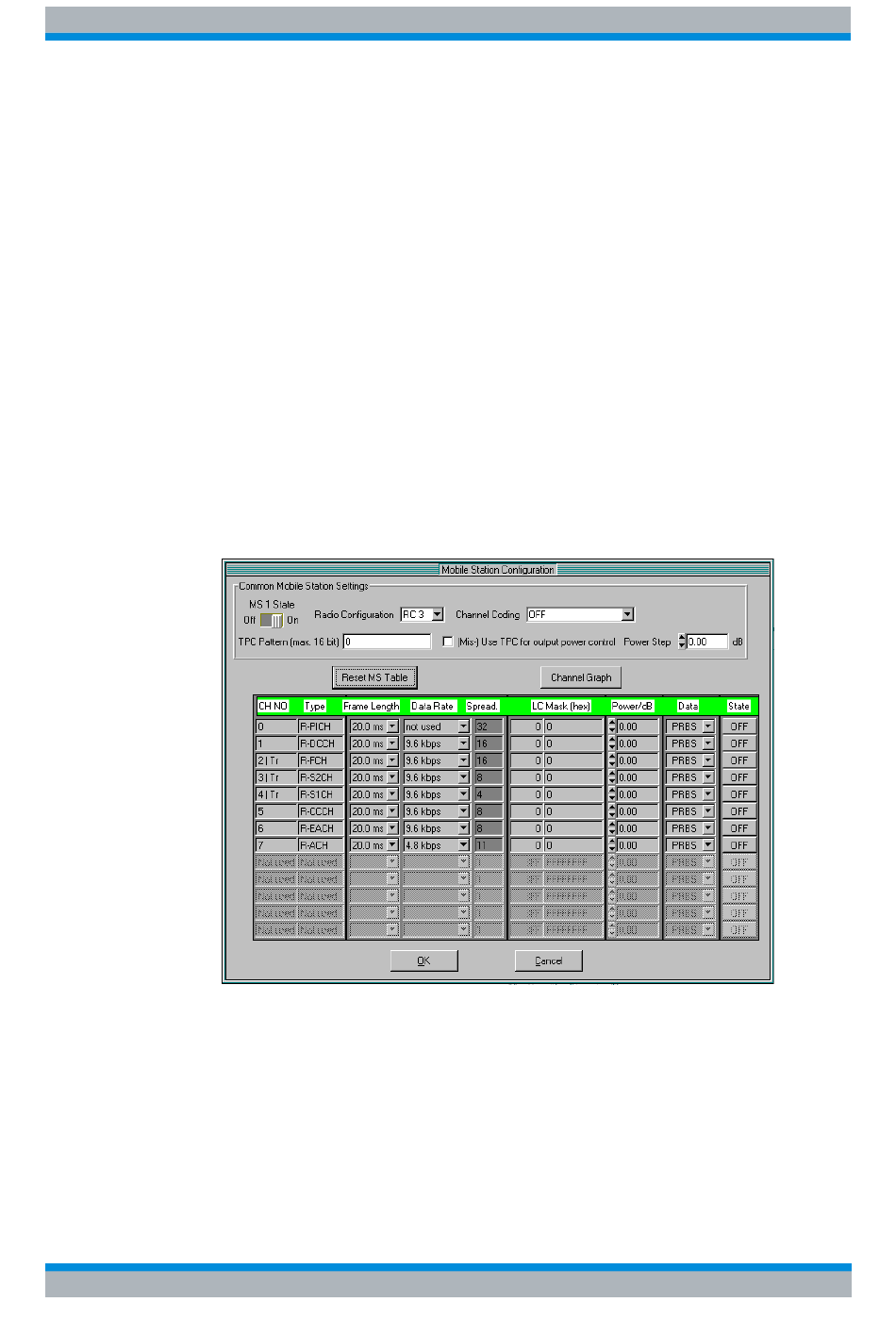

Bild 1 WinIQSIM - Mobile Station Configuration für RC 3 vor der Definition der aktiven Kanäle
Kanäle aktivieren:
In dieser Mobile Station Configuration werden nachfolgende Einstellungen
vorgenommen, damit ein Reverse Link Signal mit Pilot Channel (PICH),
Fundamental Channel (FCH) und Supplemental Channel 1 (S1CH) entsteht.
PICH State, FCH State und S1CH State auf ON stellen. Die Datenrate des FCH auf
Software Beschreibung 1007.9800.41 - 06
Erstellen eines cdma2000 Reverse Link Signals mit WinIQSIM
CDMA2000 selektieren. Es erscheint der Dialog CDMA2000.
Mobilstationssignale umzuschalten. Nachfolgend MS1 durch Klick auf ON
aktivieren und nachfolgend auf MS1 selbst klicken, um die Mobilstation 1 zu
konfigurieren.
19.2 kbps und die des S1CH auf 76.8 kbps einstellen, dies sind die höchsten
Datenraten mit denen der FCH auf Codenummer 4 bei Spreading-Faktor 16 (Q-
Getting Started
9
