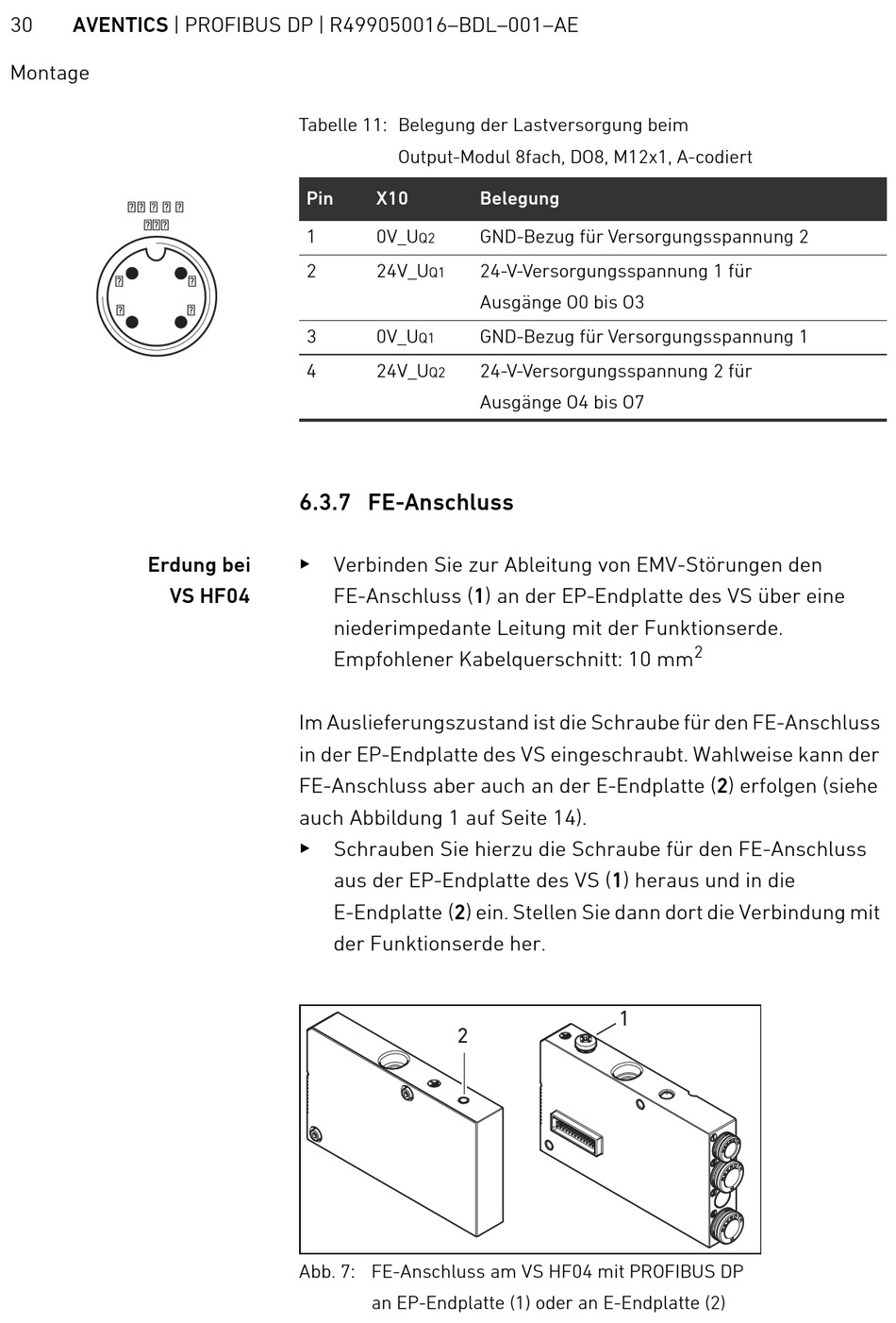

30 AVENTICS | PROFIBUS DP | R499050016–BDL–001–AE
Montage
Erdung bei
VS HF04
Tabelle 11: Belegung der Lastversorgung beim
Output-Modul 8fach, DO8, M12x1, A-codiert
Pin X10
1 0V_U
Q2
2 24V_U
Q1
3 0V_U
Q1
4 24V_U
Q2

6.3.7 FE-Anschluss

O
Verbinden Sie zur Ableitung von EMV-Störungen den
FE-Anschluss (1) an der EP-Endplatte des VS über eine
niederimpedante Leitung mit der Funktionserde.
Empfohlener Kabelquerschnitt: 10 mm
Im Auslieferungszustand ist die Schraube für den FE-Anschluss
in der EP-Endplatte des VS eingeschraubt. Wahlweise kann der
FE-Anschluss aber auch an der E-Endplatte (2) erfolgen (siehe
auch Abbildung 1 auf Seite 14).
O
Schrauben Sie hierzu die Schraube für den FE-Anschluss
aus der EP-Endplatte des VS (1) heraus und in die
E-Endplatte (2) ein. Stellen Sie dann dort die Verbindung mit
der Funktionserde her.
2
Abb. 7: FE-Anschluss am VS HF04 mit PROFIBUS DP
an EP-Endplatte (1) oder an E-Endplatte (2)
Belegung
GND-Bezug für Versorgungsspannung 2
24-V-Versorgungsspannung 1 für
Ausgänge O0 bis O3
GND-Bezug für Versorgungsspannung 1
24-V-Versorgungsspannung 2 für
Ausgänge O4 bis O7
1
2
