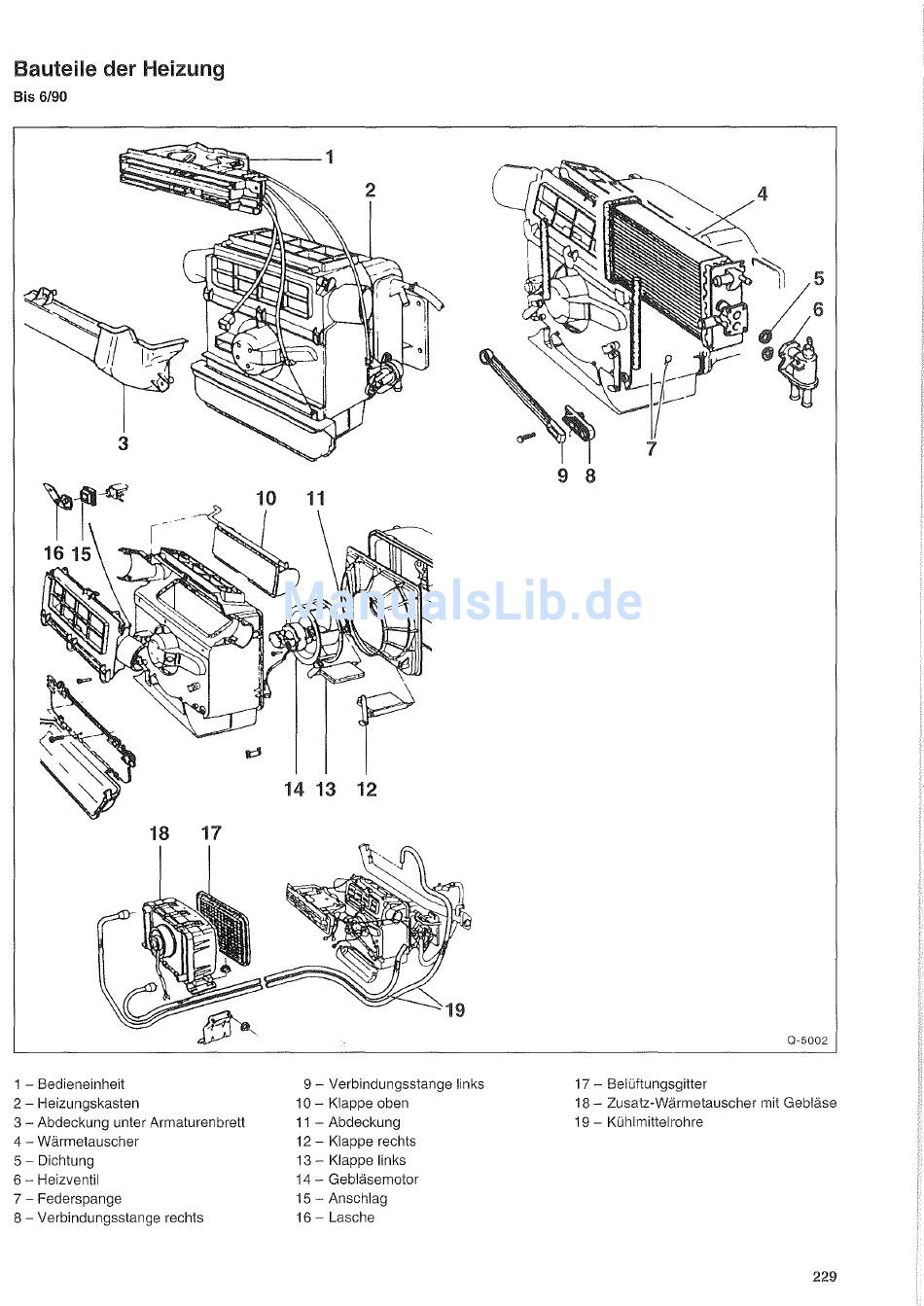

Bauteile der Heizung
Bis 6/90
1 - Bedieneinheit
2- Heizungskasten
18
17
3- Abdeckung unter Armaturenbrett
4 - Wärmetauscher
5- Dichtung
6- Heizventil
7 - Federspange
8- Verbindungsstange rechts
9- Verbindungsstange links
1 0 - Klappe oben
11 - Abdeckung
12 - Klappe rechts
13- Klappe links
14 - Gebläsemotor
15 - Anschlag
16-
Lasche
9 8
Q-5002
17- Belüftungsgitter
18- Zusatz-Wärmelauscher mit Gebläse
19- Kühlmittelrohre
