3.4.1.9.2 Beispiele

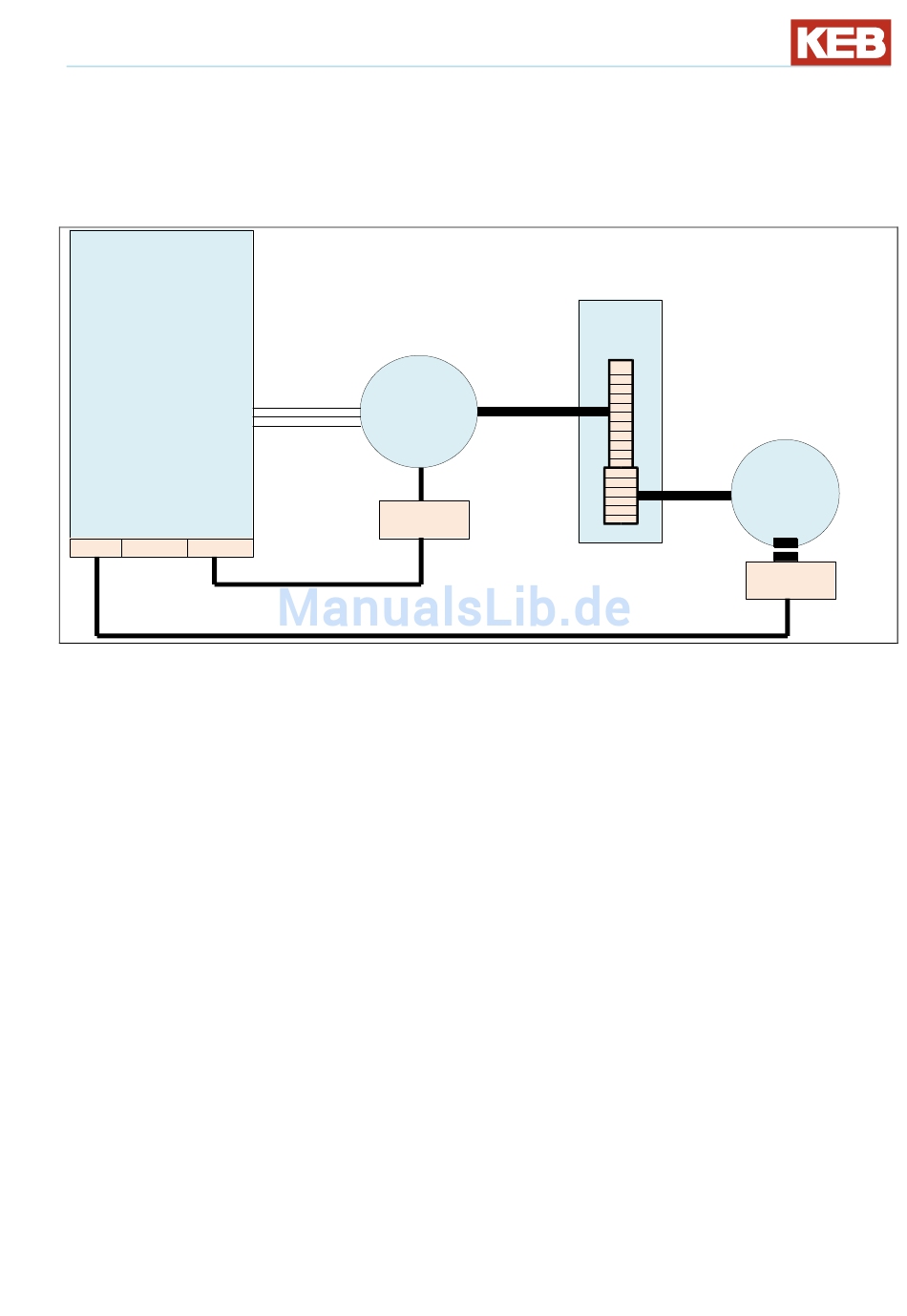

3.4.1.9.2.1 Motorgeber mit Initiator am Rundtisch

Gear
H6
M

drive unit

3~
Circular
table
Encoder
X2A Enc B Enc A
Initiator
In diesem Beispiel wird der Wertebereich des Rundtisches nur durch einen Initiator über-
wacht.
Ein nicht ganzzahliger Getriebefaktor kann ausgeglichen werden.
Ein evtl. vorhandenes Getriebespiel soll dadurch berücksichtigt werden, dass die Positionen
nur mit einer festen Drehrichtung angefahren werden (ps33 = 2 oder 3).
