Feldbussystem CAN

7.3 Feldbussystem CAN

7.4 COMBIVIS 6 Prozessdatenassistenten

7.4.1 Prozessdatenassistent für VARAN
Die Prozessdatenabbildung lässt sich sehr einfach über den Prozessdaten-Assistenten in
COMBIVIS 6 einstellen. COMBIVIS 6 verwendet zur Einstellung der Daten die KEB spezifi-
schen Objekte zur Beschreibung der Prozessdatenabbildung.
Hierbei werden alle Randbedingungen automatisch berücksichtigt:
 Datentyp
(Abhängig vom Datentyp werden Typ und Offset automatisch ermittelt).
 Eigenschaften
(Abhängig von den Objekteigenschaften (RO,RW, Abbildung erlaubt), wird die Abbildung
erlaubt oder unterbunden)
Die Objekte werden hierzu einfach mit der Maus in die entsprechenden Prozessdatenbuffer
gezogen und abgelegt.

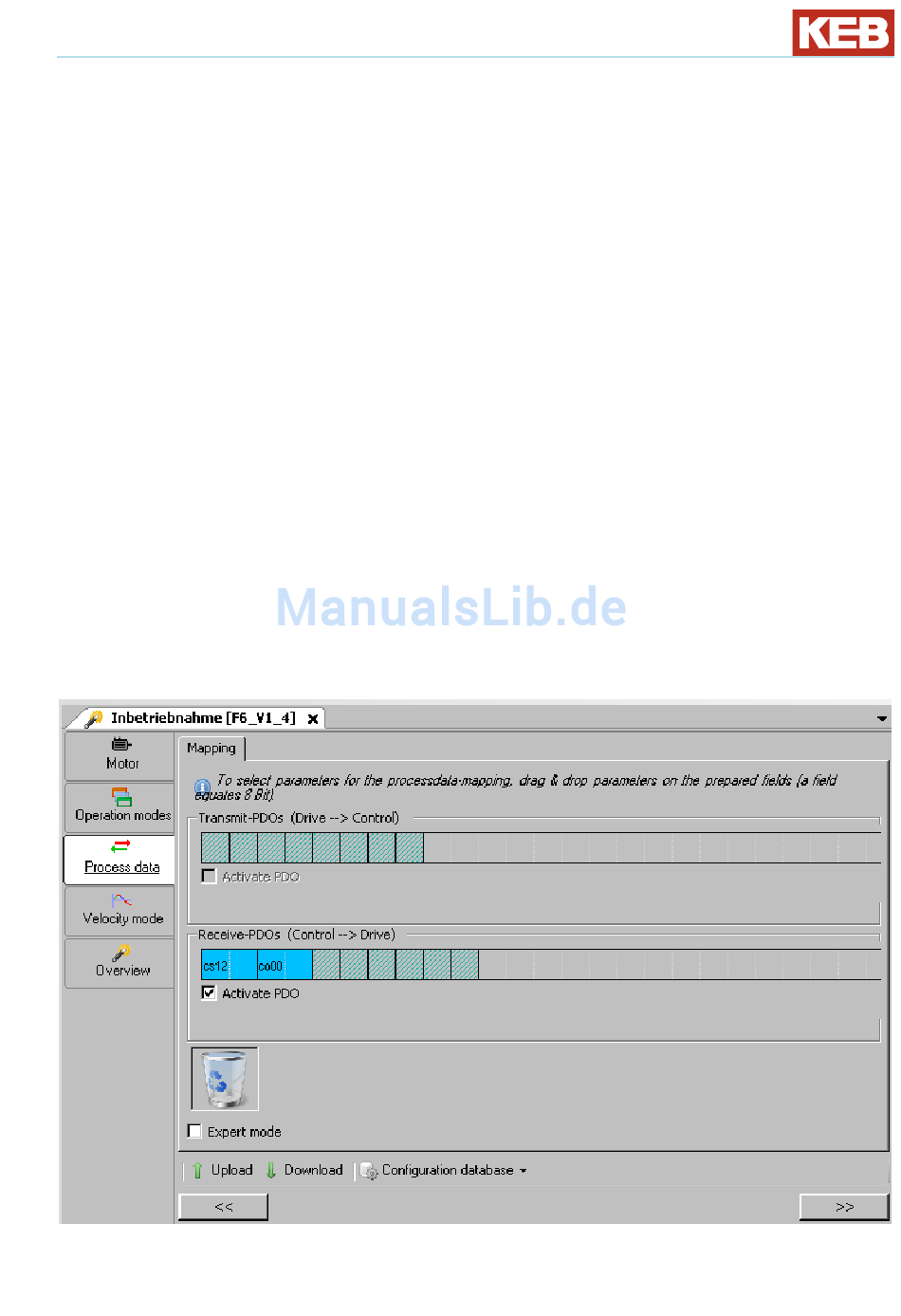

Die folgende Abbildung zeigt die Prozessdatenbelegung aus dem obigen Beispiel:
