3.3.3 Schutzfunktionen

Fehler und Warnungen werden auch von den Schutzfunktionen des Antriebes ausgelöst.
Im Folgenden wird die Funktion und Parametrierung der Schutzfunktionen beschrieben.
3.3.3.1 Überlast (OL)
Über folgende Objekte lässt sich die Überwachung der Dauerbelastung des Achsmoduls be-
einflussen:
Index Id-Text Name
0x2C1D ru29 OL counter
0x2A03 pn03 OL warning level
0x2A04 pn04 E. OL stop. mode
0x2C02 ru02 warning state
0x2A1C pn28 warning mask
Die OL-Funktion schützt das Achsmodul gegen dauerhafte Überlastung.
Abhängig von der Kühlung kann ein langfristiger Betrieb im Überlastbereich dazu führen,
dass der Fehler „ERROR overheat powmod." (Übertemperatur Leistungshalbleiter) den An-
trieb schon vor dem Ansprechen den OL-Funktion abschaltet. Folgende Grafik zeigt die Ab-

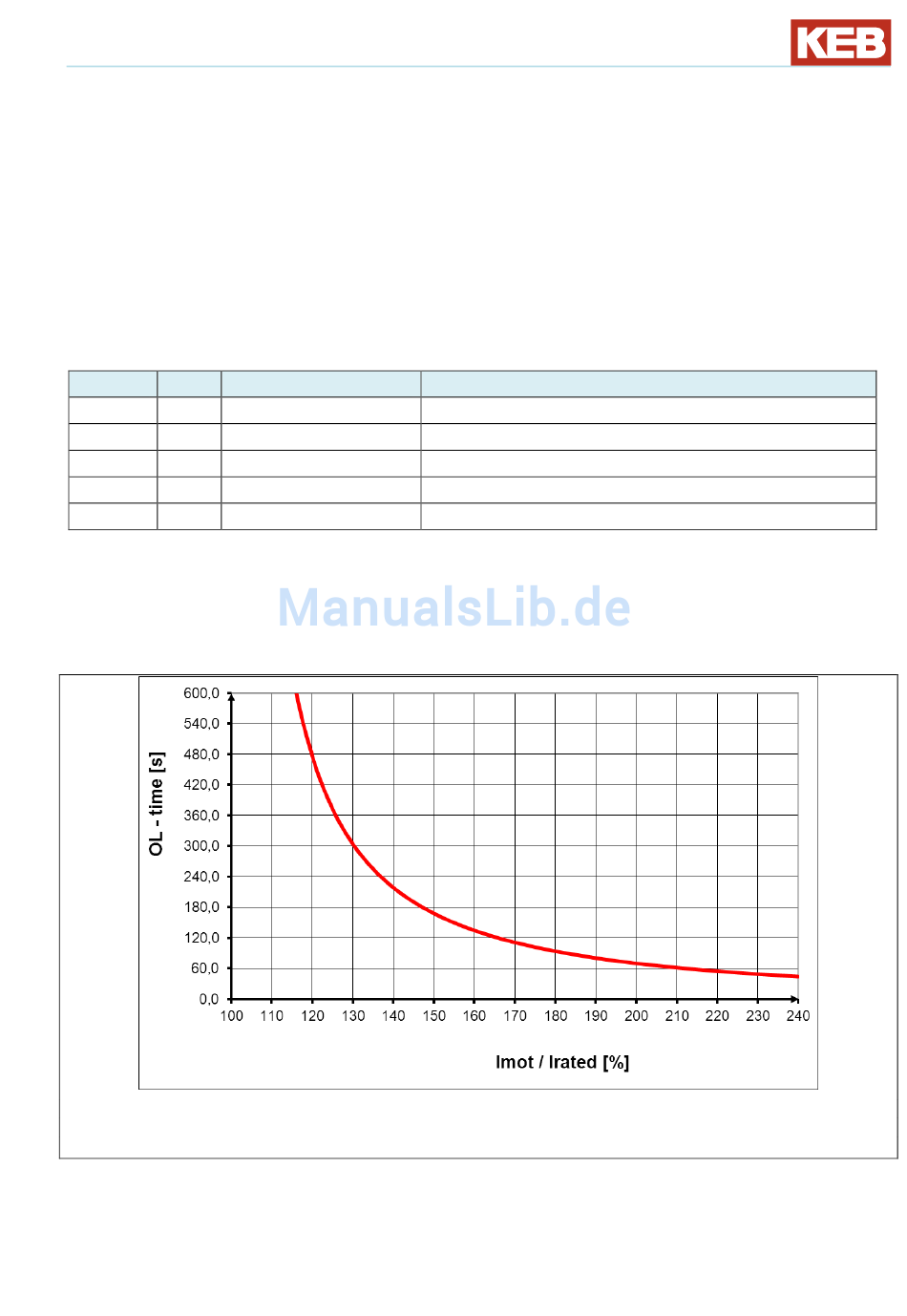

schaltzeit in Abhängigkeit der Auslastung für konstante Last:
OL-time: OL-Auslösezeit
Imot: Motorstrom
Irated: Umrichter-Nennstrom
Bei Erreichen der Überlastgrenze
ständig ab.
Funktion
2
OL(I t -Funktion)-Istwert in % / 100% = Fehler
OL-Level, bei dem eine Warnung ausgelöst wird
Fehlerreaktion (siehe auch Kapitel 3.3.1 Fehler)
Anzeige der Warnungen bitcodiert (s. 3.3.2 Warnungen)
Maske für Warnungsbit im Statuswort (s. 3.3.2 Warnungen)
(ru29 OL counter = 100%) schaltet sich der Antrieb selbst-
