Drehzahlregler


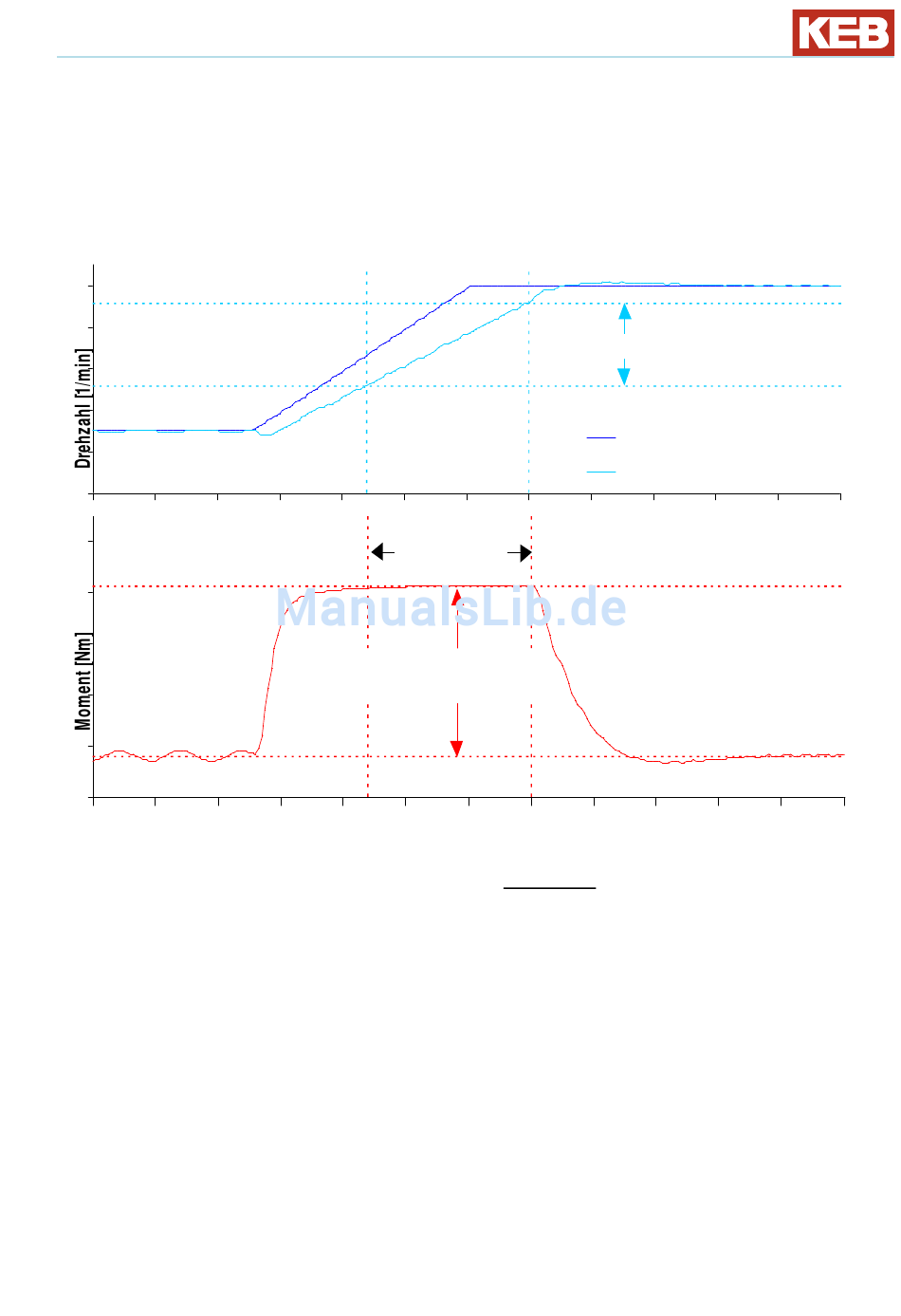

Beispiel: folgender Hochlauf wurde mit COMBIVIS aufgezeichnet:
Um den Einfluss von Reibung aus der Berechnung zu eliminieren, kann man das Trägheits-
moment ein zweites Mal auf gleiche Weise, jedoch durch einen Verzögerungstest, ermitteln.
In den Parameter cs17 „Trägheitsmoment (kg cm^2)" muss dann der Mittelwert der beiden
Trägheitsmomente, die beim Hochlauf bzw. bei der Verzögerung ermittelt wurden, eingetra-
gen werden.
Da nur ein Gesamtträgheitsmoment (Motor + Last) ermittelt wird, muss dr32 = 0 gesetzt wer-
den.
Hochlauftest zur Ermittelung des Trägheitsmomentes
delta t = 0,26s
Beschleunigungsmoment
delta M = 662Nm
Zeit [s]
��
delta n = 402 1/min
Solldrehzahl
berechnete Istdrehzahl
��
����
��
