Digitale Ausgänge
Funktion:
innerhalb ± H/2
(B - H/2) < A < (B + H/2)
außerhalb ± H
!=
A > (B + H) or A < (B - H)
zwischen H und H/2

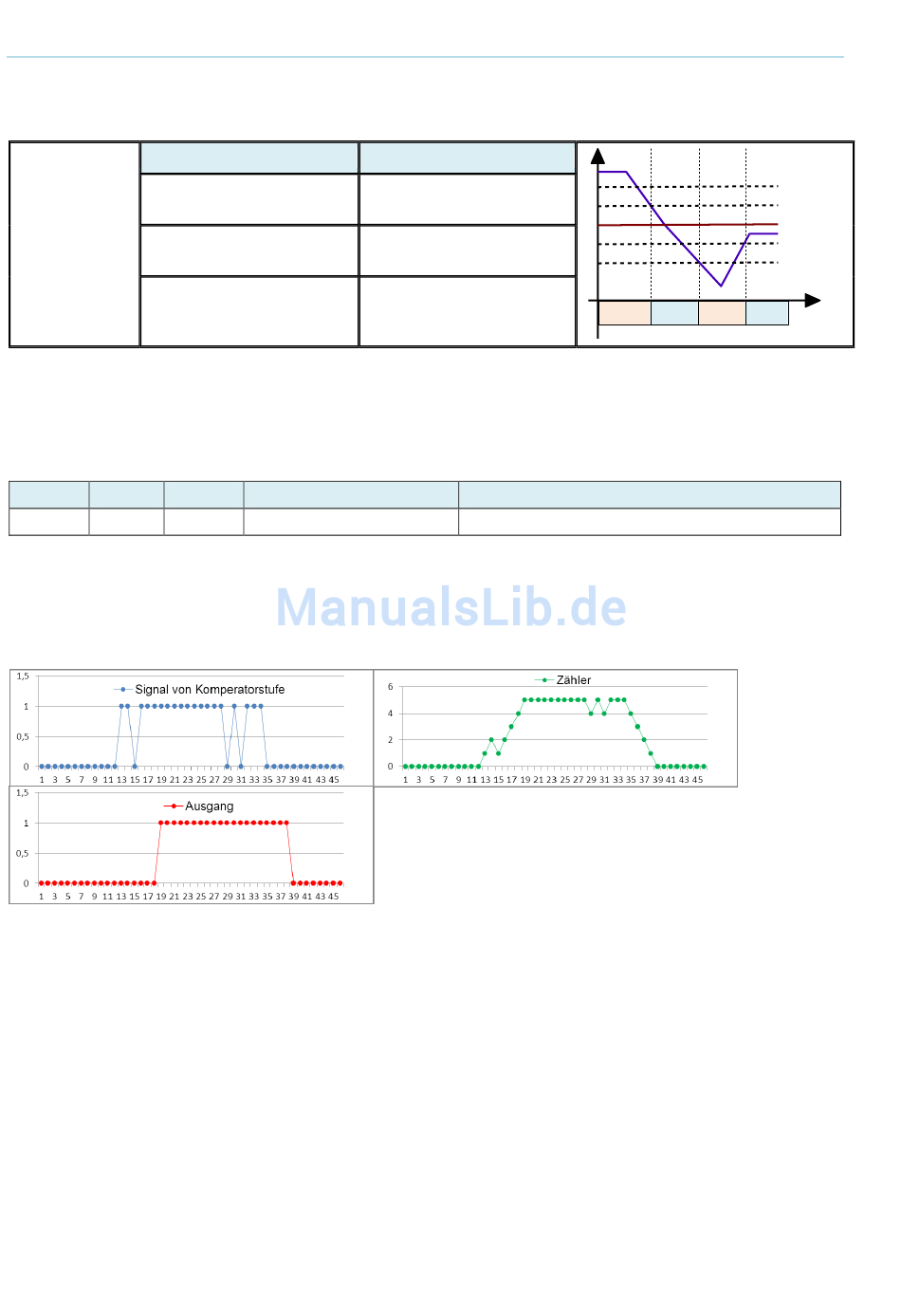

6.2.6.6 Filter

Für jede Vergleichsoperation kann ein Filter nachgeschaltet werden.
Index Subidx Id-Text
1...8
0x2608
Ist der Ausgang der Komperatorstufe = TRUE wird der Filter inkrementiert, bei False wird er
dekrementiert.
Ein Umschalten des Filterausgangs erfolgt immer nur bei Zählerstand = 0 (Löschen des Fil-
terausgangs) bzw. bei Zählerstand = eingestellte Filterzeit (Setzen des Filterausganges).
6.2.7 Bildung der internen Ausgänge aus den Flags
Die internen Ausgänge können als Quelle zur Bildung des Ausgangsstatus verwendet wer-
den.
Mit do19 AND operation for output
oder UND (einstellbar mit do19) verknüpft werden sollen.
Welche Flags zur Bildung eines internen Ausgangs verwendet werden, wird über die Objekte
do20...do27 parametriert.
222
Name
do08 filter time flags
kann festgelegt werden, ob die Flags ODER (standard)
Ergebnis:
FALSE
TRUE
unverändert
Funktion
Filter für die Vergleichsoperation
A
TRUE FALSE TRUE FALSE
B + H
B + H/2
B
B - H/2
B - H
t
