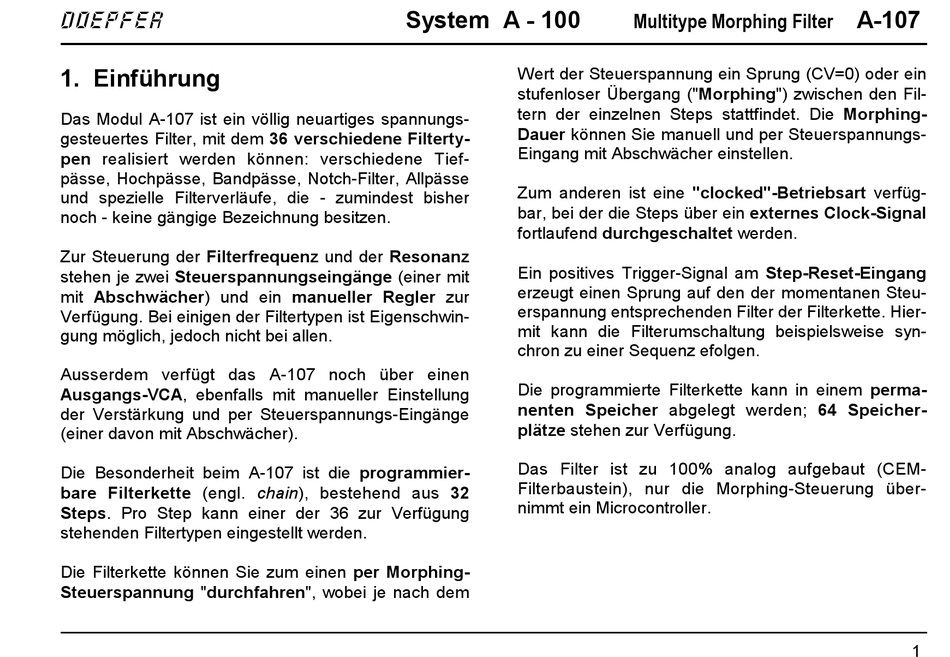

1. Einführung
Das Modul A-107 ist ein völlig neuartiges spannungs-
gesteuertes Filter, mit dem 36 verschiedene Filterty-
pen realisiert werden können: verschiedene Tief-
pässe, Hochpässe, Bandpässe, Notch-Filter, Allpässe
und spezielle Filterverläufe, die - zumindest bisher
noch - keine gängige Bezeichnung besitzen.
Zur Steuerung der Filterfrequenz und der Resonanz
stehen je zwei Steuerspannungseingänge (einer mit
mit Abschwächer) und ein manueller Regler zur
Verfügung. Bei einigen der Filtertypen ist Eigenschwin-
gung möglich, jedoch nicht bei allen.
Ausserdem verfügt das A-107 noch über einen
Ausgangs-VCA, ebenfalls mit manueller Einstellung
der Verstärkung und per Steuerspannungs-Eingänge
(einer davon mit Abschwächer).
Die Besonderheit beim A-107 ist die programmier-
bare Filterkette (engl. chain), bestehend aus 32
Steps. Pro Step kann einer der 36 zur Verfügung
stehenden Filtertypen eingestellt werden.
Die Filterkette können Sie zum einen per Morphing-
Steuerspannung "durchfahren", wobei je nach dem
System A - 100
Wert der Steuerspannung ein Sprung (CV=0) oder ein
stufenloser Übergang ("Morphing") zwischen den Fil-
tern der einzelnen Steps stattfindet. Die Morphing-
Dauer können Sie manuell und per Steuerspannungs-
Eingang mit Abschwächer einstellen.
Zum anderen ist eine "clocked"-Betriebsart verfüg-
bar, bei der die Steps über ein externes Clock-Signal
fortlaufend durchgeschaltet werden.
Ein positives Trigger-Signal am Step-Reset-Eingang
erzeugt einen Sprung auf den der momentanen Steu-
erspannung entsprechenden Filter der Filterkette. Hier-
mit kann die Filterumschaltung beispielsweise syn-
chron zu einer Sequenz efolgen.
Die programmierte Filterkette kann in einem perma-
nenten Speicher abgelegt werden; 64 Speicher-
plätze stehen zur Verfügung.
Das Filter ist zu 100% analog aufgebaut (CEM-
Filterbaustein), nur die Morphing-Steuerung über-
nimmt ein Microcontroller.
Multitype Morphing Filter
A-107
