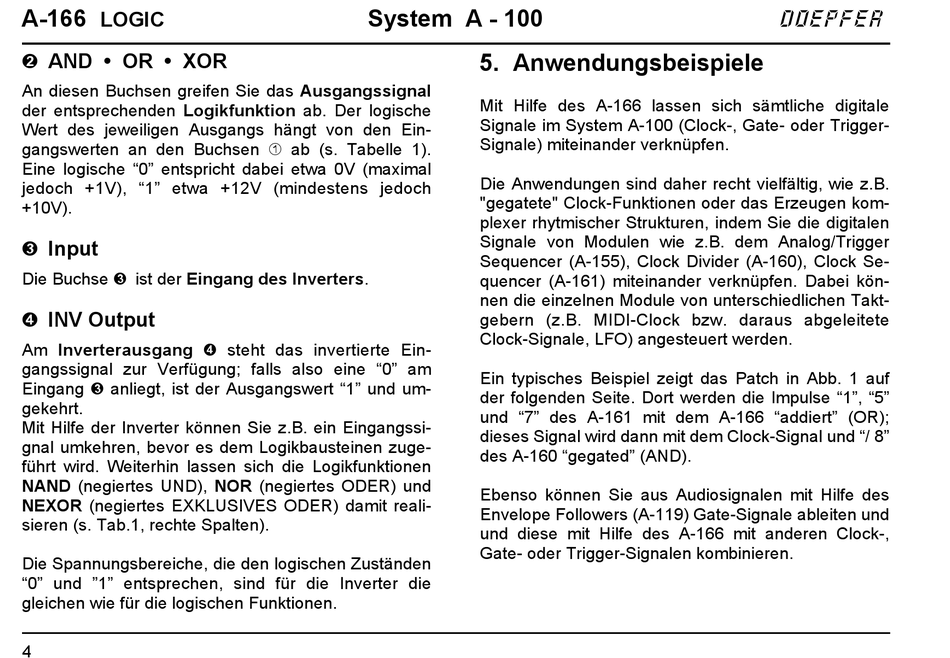

A-166
LOGIC
" AND • OR • XOR
An diesen Buchsen greifen Sie das Ausgangssignal
der entsprechenden Logikfunktion ab. Der logische
Wert des jeweiligen Ausgangs hängt von den Ein-
gangswerten an den Buchsen 1 ab (s. Tabelle 1).
Eine logische "0" entspricht dabei etwa 0V (maximal
jedoch +1V), "1" etwa +12V (mindestens jedoch
+10V).
§ Input
Die Buchse § ist der Eingang des Inverters.
$ INV Output
Am Inverterausgang $ steht das invertierte Ein-
gangssignal zur Verfügung; falls also eine "0" am
Eingang § anliegt, ist der Ausgangswert "1" und um-
gekehrt.
Mit Hilfe der Inverter können Sie z.B. ein Eingangssi-
gnal umkehren, bevor es dem Logikbausteinen zuge-
führt wird. Weiterhin lassen sich die Logikfunktionen
NAND (negiertes UND), NOR (negiertes ODER) und
NEXOR (negiertes EXKLUSIVES ODER) damit reali-
sieren (s. Tab.1, rechte Spalten).
Die Spannungsbereiche, die den logischen Zuständen
"0" und "1" entsprechen, sind für die Inverter die
gleichen wie für die logischen Funktionen.
4
System A - 100
5. Anwendungsbeispiele
Mit Hilfe des A-166 lassen sich sämtliche digitale
Signale im System A-100 (Clock-, Gate- oder Trigger-
Signale) miteinander verknüpfen.
Die Anwendungen sind daher recht vielfältig, wie z.B.
"gegatete" Clock-Funktionen oder das Erzeugen kom-
plexer rhytmischer Strukturen, indem Sie die digitalen
Signale von Modulen wie z.B. dem Analog/Trigger
Sequencer (A-155), Clock Divider (A-160), Clock Se-
quencer (A-161) miteinander verknüpfen. Dabei kön-
nen die einzelnen Module von unterschiedlichen Takt-
gebern (z.B. MIDI-Clock bzw. daraus abgeleitete
Clock-Signale, LFO) angesteuert werden.
Ein typisches Beispiel zeigt das Patch in Abb. 1 auf
der folgenden Seite. Dort werden die Impulse "1", "5"
und "7" des A-161 mit dem A-166 "addiert" (OR);
dieses Signal wird dann mit dem Clock-Signal und "/ 8"
des A-160 "gegated" (AND).
Ebenso können Sie aus Audiosignalen mit Hilfe des
Envelope Followers (A-119) Gate-Signale ableiten und
und diese mit Hilfe des A-166 mit anderen Clock-,
Gate- oder Trigger-Signalen kombinieren.
