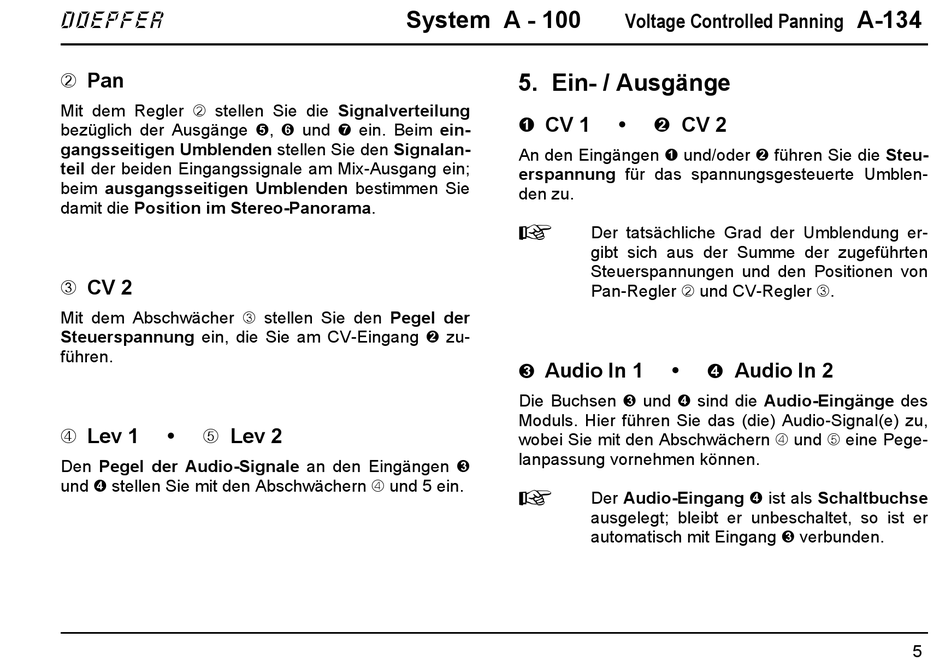

2 Pan
Mit dem Regler 2 stellen Sie die Signalverteilung
bezüglich der Ausgänge %, & und / ein. Beim ein-
gangsseitigen Umblenden stellen Sie den Signalan-
teil der beiden Eingangssignale am Mix-Ausgang ein;
beim ausgangsseitigen Umblenden bestimmen Sie
damit die Position im Stereo-Panorama.
3 CV 2
Mit dem Abschwächer 3 stellen Sie den Pegel der
Steuerspannung ein, die Sie am CV-Eingang " zu-
führen.
4 Lev 1 • 5 Lev 2
Den Pegel der Audio-Signale an den Eingängen §
und $ stellen Sie mit den Abschwächern 4 und 5 ein.
System A - 100
5. Ein- / Ausgänge
! CV 1
An den Eingängen ! und/oder " führen Sie die Steu-
erspannung für das spannungsgesteuerte Umblen-
den zu.
H
§ Audio In 1
Die Buchsen § und $ sind die Audio-Eingänge des
Moduls. Hier führen Sie das (die) Audio-Signal(e) zu,
wobei Sie mit den Abschwächern 4 und 5 eine Pege-
lanpassung vornehmen können.
H
Voltage Controlled Panning
• " CV 2
Der tatsächliche Grad der Umblendung er-
gibt sich aus der Summe der zugeführten
Steuerspannungen und den Positionen von
Pan-Regler 2 und CV-Regler 3.
• $ Audio In 2
Der Audio-Eingang $ ist als Schaltbuchse
ausgelegt; bleibt er unbeschaltet, so ist er
automatisch mit Eingang § verbunden.
