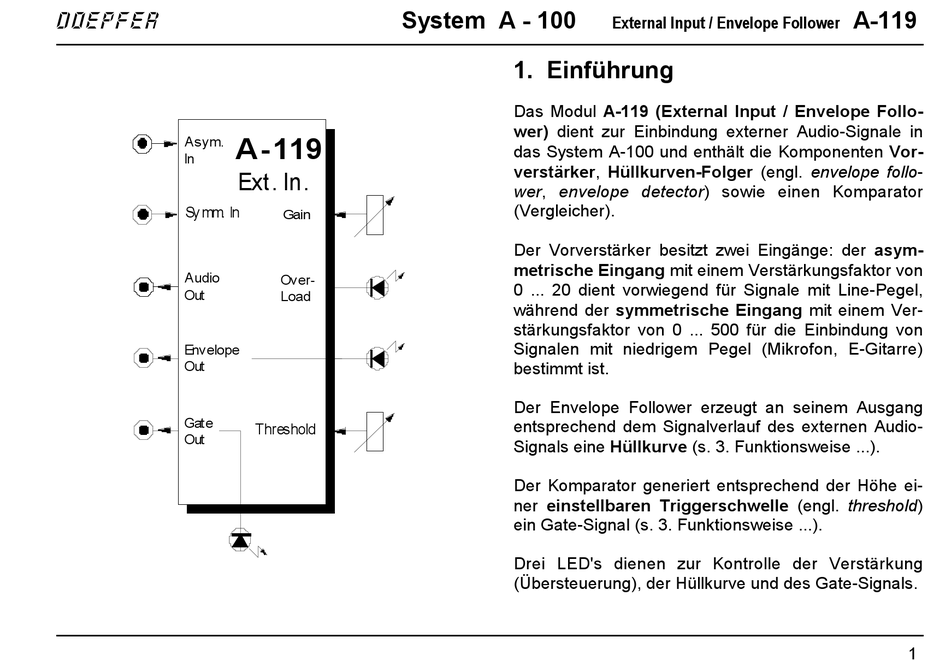

DOEPFER SYSTEM A - 100 Bedienungsanleitung Seite 252

doepfer
A-119
Asym.
In
Sy mm. In
Audio
Out
Envelope
Out
Gate
Out
System A - 100
Ext . In.
Gain
Over-
Load
Threshold
External Input / Envelope Follower
1. Einführung
Das Modul A-119 (External Input / Envelope Follo-
wer) dient zur Einbindung externer Audio-Signale in
das System A-100 und enthält die Komponenten Vor-
verstärker, Hüllkurven-Folger (engl. envelope follo-
wer, envelope detector) sowie einen Komparator
(Vergleicher).
Der Vorverstärker besitzt zwei Eingänge: der asym-
metrische Eingang mit einem Verstärkungsfaktor von
0 ... 20 dient vorwiegend für Signale mit Line-Pegel,
während der symmetrische Eingang mit einem Ver-
stärkungsfaktor von 0 ... 500 für die Einbindung von
Signalen mit niedrigem Pegel (Mikrofon, E-Gitarre)
bestimmt ist.
Der Envelope Follower erzeugt an seinem Ausgang
entsprechend dem Signalverlauf des externen Audio-
Signals eine Hüllkurve (s. 3. Funktionsweise ...).
Der Komparator generiert entsprechend der Höhe ei-
ner einstellbaren Triggerschwelle (engl. threshold)
ein Gate-Signal (s. 3. Funktionsweise ...).
Drei LED's dienen zur Kontrolle der Verstärkung
(Übersteuerung), der Hüllkurve und des Gate-Signals.
A-119
1
