A-119
External Input / Envelope Follower
% Env. Out
Die vom A-119 generierte Hüllkurve (s. Abb. 1c) liegt
am Ausgang % an.
& Gate Out
An der Buchse & stehen die vom A-119 generierten
Gate-Signale (s. Abb. 1d) zur Verfügung.
6
System A - 100

6. Anwendungsbeispiele

Klangbearbeitung externer Audio-Signale

Das A-119 ermöglicht die Klangbearbeitung externer
Audio-Signale mit Komponenten des A-100. Beim
Patch in Abb. 2 wird ein externes Audio-Signal mit
einem VCF gefiltert. Die Filterfrequenz wird dabei von
einem ADSR moduliert.
ext.
Audio

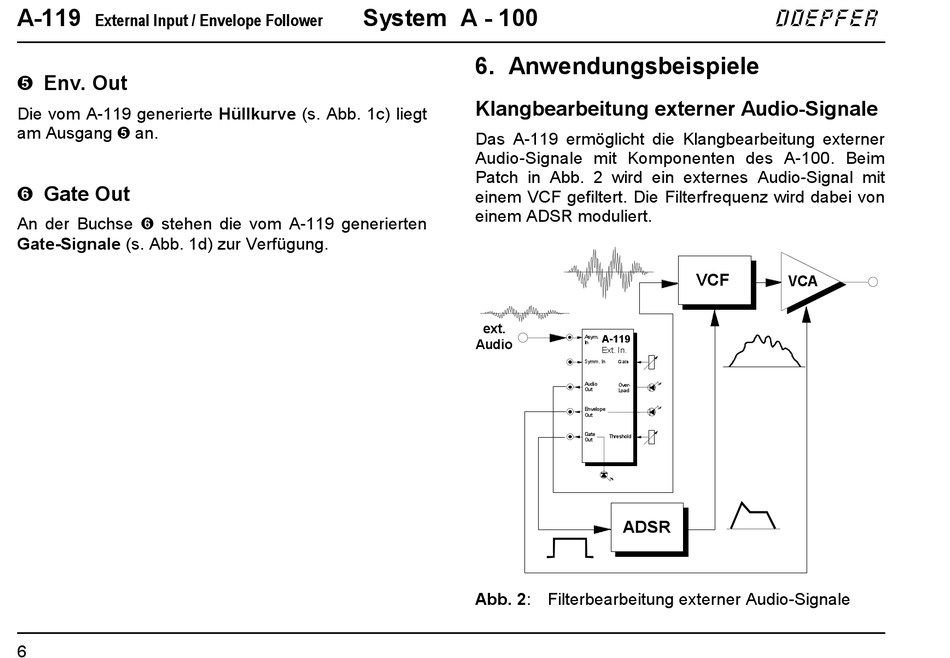

Abb. 2: Filterbearbeitung externer Audio-Signale
VCF
A-119
Asym.
In
Ext. In.
Symm . In
Gain
Audio
Over-
Out
Load
Envelope
Out
Gate
Threshold
Out
ADSR
doepfer
VCA
