A-110
VCO

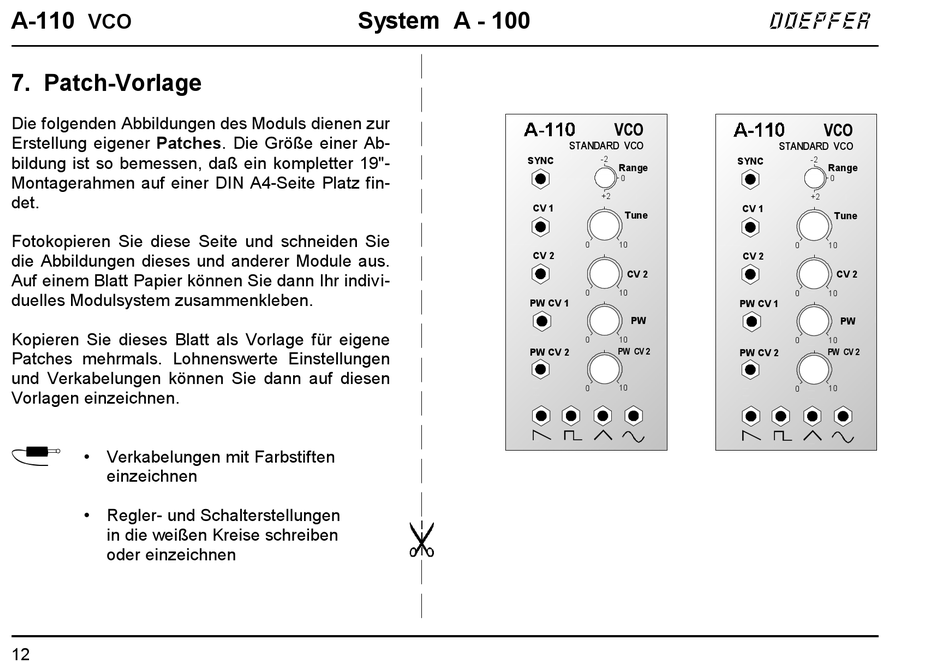

7. Patch-Vorlage

Die folgenden Abbildungen des Moduls dienen zur
Erstellung eigener Patches. Die Größe einer Ab-
bildung ist so bemessen, daß ein kompletter 19"-
Montagerahmen auf einer DIN A4-Seite Platz fin-
det.
Fotokopieren Sie diese Seite und schneiden Sie
die Abbildungen dieses und anderer Module aus.
Auf einem Blatt Papier können Sie dann Ihr indivi-
duelles Modulsystem zusammenkleben.
Kopieren Sie dieses Blatt als Vorlage für eigene
Patches mehrmals. Lohnenswerte Einstellungen
und Verkabelungen können Sie dann auf diesen
Vorlagen einzeichnen.
P • Verkabelungen mit Farbstiften
einzeichnen
• Regler- und Schalterstellungen
in die weißen Kreise schreiben
oder einzeichnen
12
System A - 100
SYNC
CV 1
CV 2
PW CV 1
PW CV 2
VCO
STANDARD VCO
-2
SYNC
Range
0
+2
CV 1
Tune
0 10
CV 2
CV 2
0 10
PW CV 1
PW
0 10
PW CV 2
PW CV 2
0 10
doepfer
VCO
STANDARD VCO
-2
Range
0
+2
Tune
0 10
CV 2
0 10
PW
0 10
PW CV 2
10
0
