A-113
Subharmonic Generator

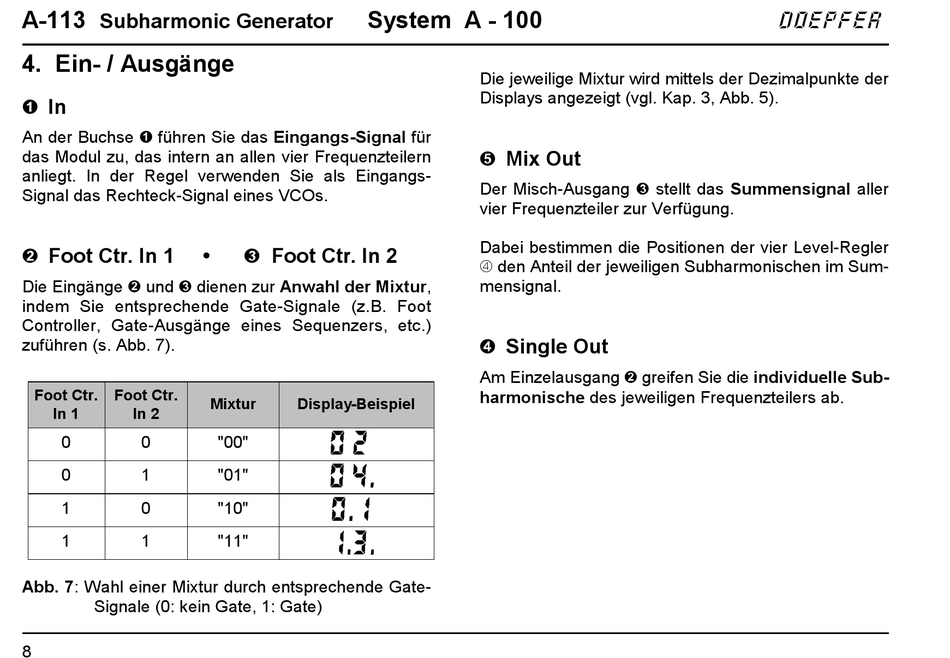

4. Ein- / Ausgänge
! In
An der Buchse ! führen Sie das Eingangs-Signal für
das Modul zu, das intern an allen vier Frequenzteilern
anliegt. In der Regel verwenden Sie als Eingangs-
Signal das Rechteck-Signal eines VCOs.
" Foot Ctr. In 1
Die Eingänge " und § dienen zur Anwahl der Mixtur,
indem Sie entsprechende Gate-Signale (z.B. Foot
Controller, Gate-Ausgänge eines Sequenzers, etc.)
zuführen (s. Abb. 7).
Foot Ctr. Foot Ctr.
In 1 In 2
0 0
0 1
1 0
1 1
Abb. 7: Wahl einer Mixtur durch entsprechende Gate-
Signale (0: kein Gate, 1: Gate)
8
System A - 100
• § Foot Ctr. In 2
Mixtur Display-Beispiel
"00"
"01"
"10"
"11"
Die jeweilige Mixtur wird mittels der Dezimalpunkte der
Displays angezeigt (vgl. Kap. 3, Abb. 5).
% Mix Out
Der Misch-Ausgang § stellt das Summensignal aller
vier Frequenzteiler zur Verfügung.
Dabei bestimmen die Positionen der vier Level-Regler
4 den Anteil der jeweiligen Subharmonischen im Sum-
mensignal.
$ Single Out
Am Einzelausgang " greifen Sie die individuelle Sub-
harmonische des jeweiligen Frequenzteilers ab.
