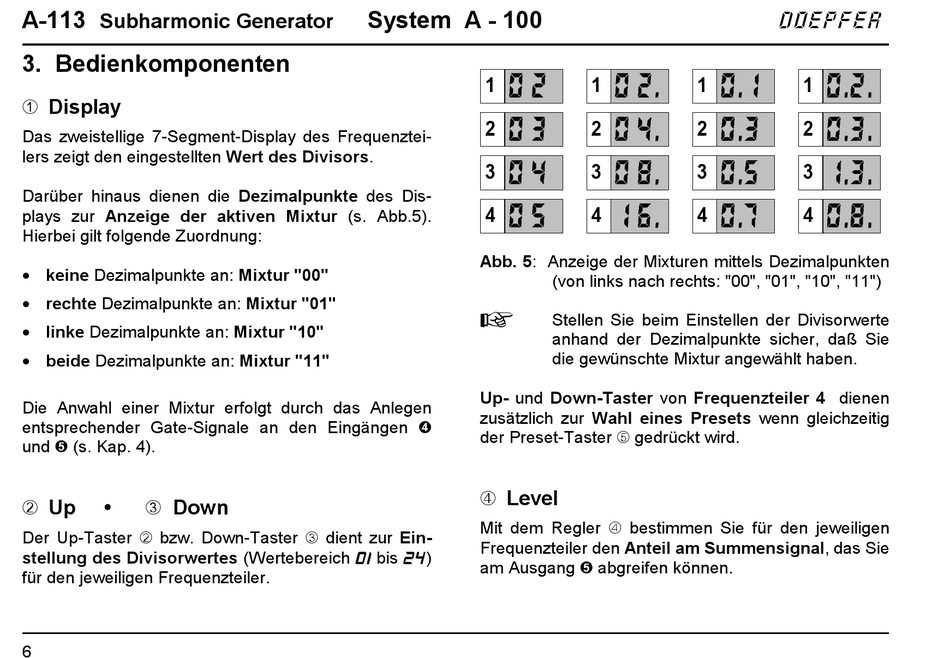

DOEPFER SYSTEM A - 100 Bedienungsanleitung Seite 211

A-113
Subharmonic Generator
3. Bedienkomponenten
1 Display
Das zweistellige 7-Segment-Display des Frequenztei-
lers zeigt den eingestellten Wert des Divisors.
Darüber hinaus dienen die Dezimalpunkte des Dis-
plays zur Anzeige der aktiven Mixtur (s. Abb.5).
Hierbei gilt folgende Zuordnung:
• keine Dezimalpunkte an: Mixtur "00"
• rechte Dezimalpunkte an: Mixtur "01"
• linke Dezimalpunkte an: Mixtur "10"
• beide Dezimalpunkte an: Mixtur "11"
Die Anwahl einer Mixtur erfolgt durch das Anlegen
entsprechender Gate-Signale an den Eingängen $
und % (s. Kap. 4).
2 Up • 3 Down
Der Up-Taster 2 bzw. Down-Taster 3 dient zur Ein-
stellung des Divisorwertes (Wertebereich 01 01 01 01 bis 24
für den jeweiligen Frequenzteiler.
6
System A - 100
1
2
3
4
Abb. 5: Anzeige der Mixturen mittels Dezimalpunkten
H
Up- und Down-Taster von Frequenzteiler 4 dienen
zusätzlich zur Wahl eines Presets wenn gleichzeitig
der Preset-Taster 5 gedrückt wird.
4 Level
Mit dem Regler 4 bestimmen Sie für den jeweiligen
Frequenzteiler den Anteil am Summensignal, das Sie
)
24 24 24
am Ausgang % abgreifen können.
1 1
2 2
3 3
4 4
(von links nach rechts: "00", "01", "10", "11")
Stellen Sie beim Einstellen der Divisorwerte
anhand der Dezimalpunkte sicher, daß Sie
die gewünschte Mixtur angewählt haben.
